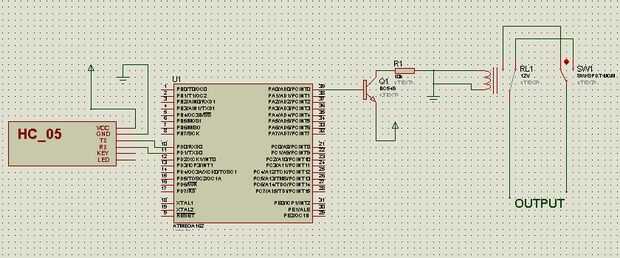

Paso 2: Diagrama del circuito y las conexiones:
· RX y TX pin de HC_05 están conectadas a los pines TX y RX de MCU, respectivamente.
· Base del 549 a. C. está conectada al PA0.
· Colector del 549 a. C. se tira hacia abajo
· Emisor del 549 a. C. está conectado a + 5V
