Paso 1: Diseñar el circuito en Eagle Cad

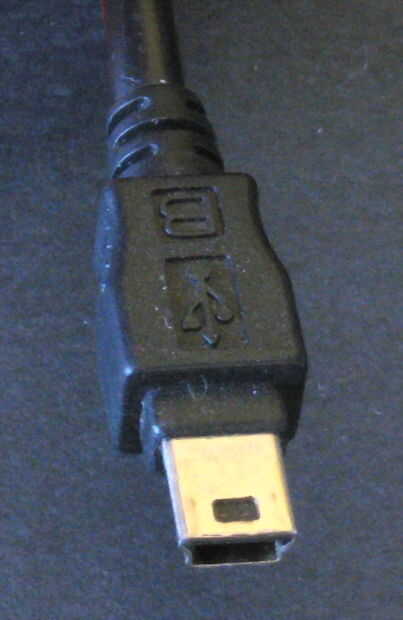

El objetivo original era que un interruptor que directamente había enchufado en el ordenador puerto USB en un extremo y tenía un enchufe del USB mini-B para entrar directamente en el dispositivo. El enchufe del USB mini-B es muy común en los cables, pero no pudimos encontrar un tablero montado equivalente.
La siguiente mejor opción era utilizar un enchufe estándar de USB-A en un extremo y un recipiente en el otro.

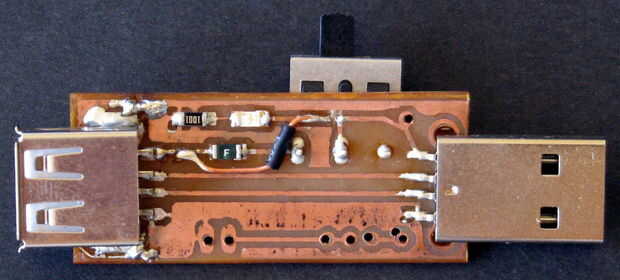

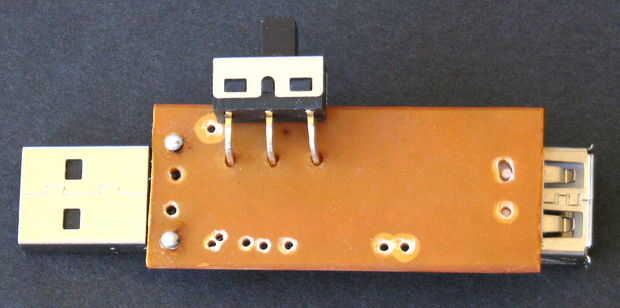

El siguiente examen fue diseñar el dispositivo para fácil grabado en una sola tarjeta echada a un lado. Esto requiere piezas de SMT para el conector USB y el receptáculo.

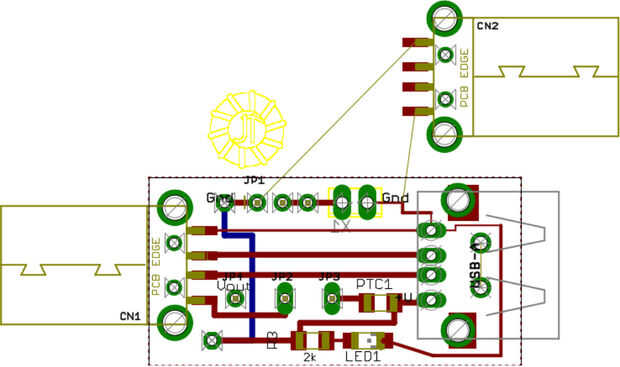

Nuestras bibliotecas en formato EagleCad sólo tenían SMT para el enchufe. Nos kludged esto escribiendo el esquema con la parte de la PTH y luego superponer un enchufe extra sobre el receptáculo en el diseño. Este escupirá hacia fuera errores cuando usted compruebe el esquema, pero le dará las teclas correctas en el esquema para hacer el tablero de trabajo.
