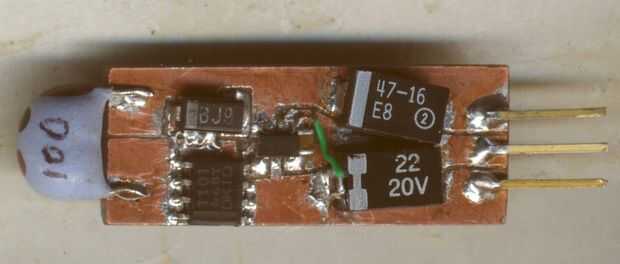

Mi intento fue hacer un módulo de tres clavijas que puede soldarse en el lugar de un tipo 78xx de regulador de voltaje, haciendo uso de las fichas de control de suministro con el fin de implementar una solución más eficiente.
Éste hace uso del circuito integrado de TC105333 fabricados por Microchip. Contiene todos los componentes de la fuente de alimentación excepto el transistor conmutación, el diodo despreocupada y inductor. El TC105503 puede utilizarse para 5 voltios de salida, creando así un eficiente reemplazo de 7805 que no necesita disipador de calor.
El dispositivo de conmutación es un Transistor PMOS de TPS1101 fabricado por Texas Instruments.
El rueda libre (diodo) fue extraído de un viejo tablero de unidad de disco duro. El inductor tiene una resistencia de cerca de 1,8 ohms y fue extraído de un antiguo tablero de VCR.
Sin carga, y una entrada de voltaje de 6 voltios, este circuito dibuja unos 17 microamperes. Con una resistencia de 33 ohmios conectado (carga 100 mA) la corriente es de aproximadamente 63 miliamperes. Esto calcula a una eficiencia de alrededor del 87%.
