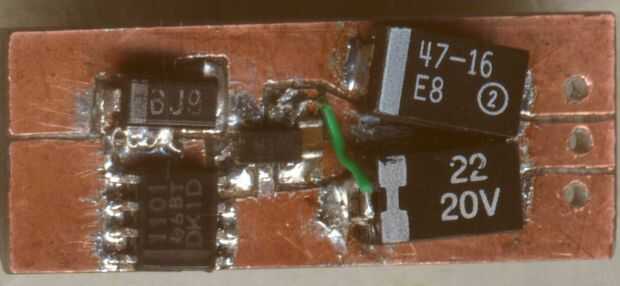

Paso 4: Montado en parte
Un área grande quedo para conectar el inductor porque la eficiencia del circuito bajo carga es determinada en gran parte por las pérdidas en el inductor. Debe tener baja resistencia y una inductancia mayor que 33 microhenrys. Varios podrían ser juzgados en posición o uno podría ser herida sobre núcleo de ferrita.
La corriente de entrada pasa a través de lo MOSFET y su resistencia "on" determina pérdida dentro de ella. La corriente de salida es llevado por el diodo freewheeling mientras el MOSFET está apagado y la caída de voltaje a través de ella contribuye a las pérdidas. Diodos de Schottky tienen voltaje menor caída que diodos ordinarios y así que son las preferidas en esta posición.
Así es posible montar y probar circuitos utilizando circuitos integrados modernos con poco esfuerzo ya que se necesitan muy pocos componentes externos para hacerlos funcionar.
El fabricante tiene razones muy convincentes para poner todo en un tablero, tarjetas adicionales aumentan los costos de fabricación y manipulación y prueba.
Por otra parte, el constructor amateur, bien se aconseja ir al otro extremo y montar su proyecto con un gran número de módulos de circuito que puede ser probada independientemente.
