Paso 1: Un poco de investigación
En primer lugar, echemos un vistazo a los archivos de origen,
Todos los archivos necesarios están en GITHUB.
Decidí hacer el circuito en placa perforada (o veroboard). Encontrar un sitio web que sólo se muestra la versión de la placa perforada de los esquemas en github: irieelectronics.de.
Así que muchas gracias a Pablo en este sitio web por su diseño de la placa perforada. Sé que sus archivos son propiedad y no propiedad de los derechos de autor, pero yo sólo quería compartir su gran trabajo con usted. Así que gracias a él para la comprensión. :)

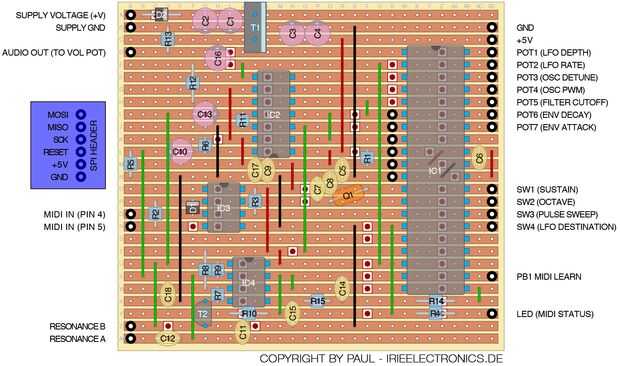

La primera foto es el diseño de la placa perforada, con rastros de PCB cuttouts simbolizado por puntos rojos.
Para el caso, diseñe el layout con Boxmaker y luego editarlo en Photoshop. Le proporcioné los archivos PSD, no dude en usarlos como quieras. (yo no puedo dar una copia jpeg porque instructable comprimir demasiado para ver las líneas en el diseño de :(.)
