Synth Bass Mini DIY: Meeblip ánodo (6 / 10 paso)

Paso 6: Las ollas de montaje y les cableado

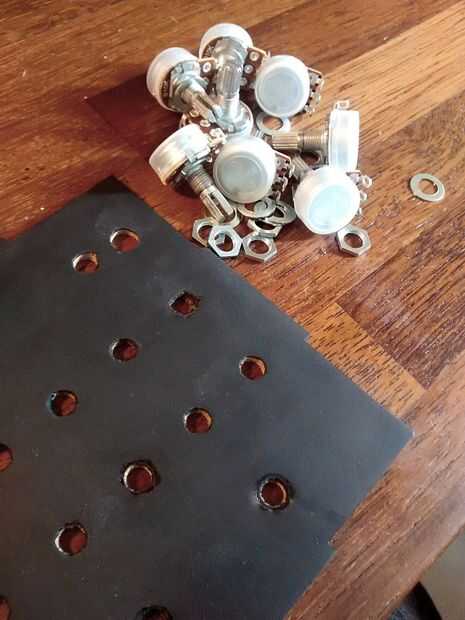

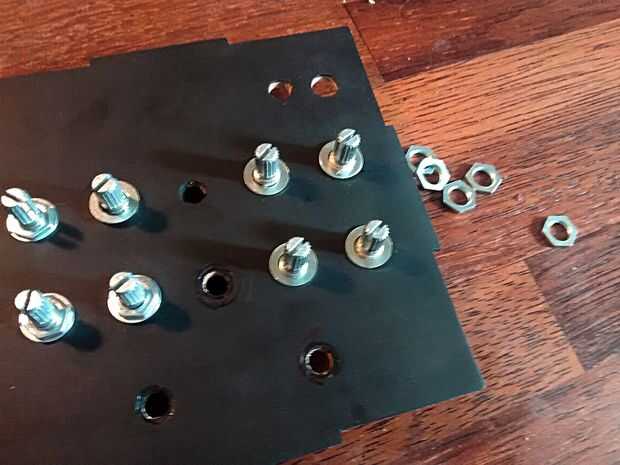

En primer lugar, coloque los componentes de montaje en panel en el lado y alambre de acuerdo con el diseño.

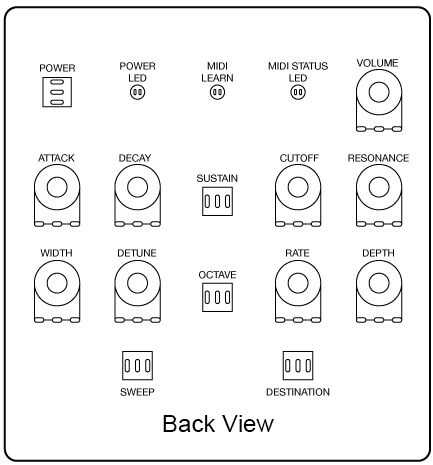

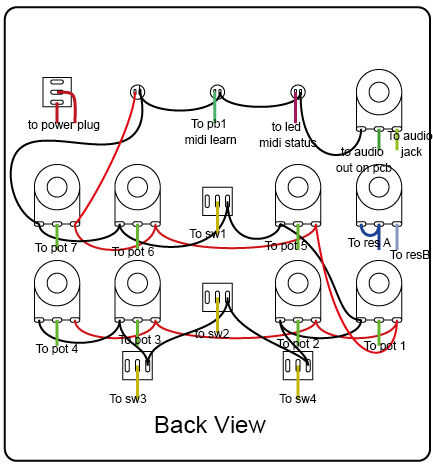

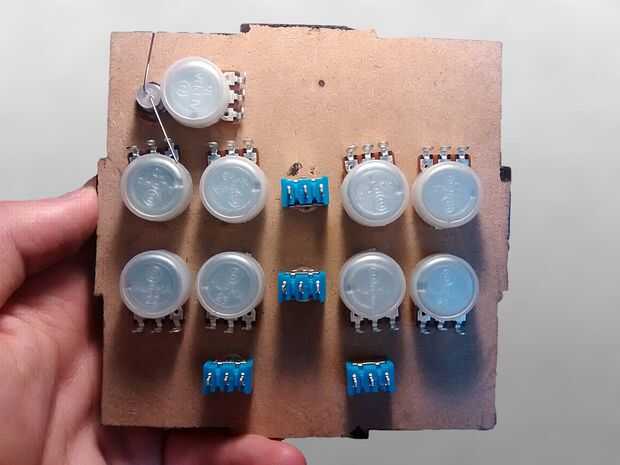

A continuación, coloque las ollas y los interruptores en el panel superior según la segunda disposición y cable a la placa perforada.

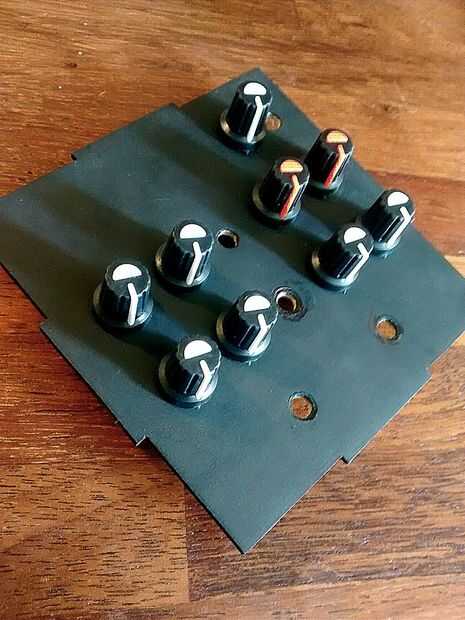

He añadido pequeñas perillas para las macetas.

(Créditos: diseños son de irieelectronics.de, añadí los nombres de las conexiones a la segunda para mejor comprensión)
