Paso 2: La toma de auriculares
Tomas de auriculares son confusas a primera vista, pero a diferencia de una cebolla, no hay demasiadas capas que
El Synth DIY es fuente de un sonido Mono (un altavoz), por lo que sólo necesita una toma de Jack Mono. Esto significa que necesitaremos 2 conexiones para hacer la señal de sonido: positivo (señal) y negativo (masa).

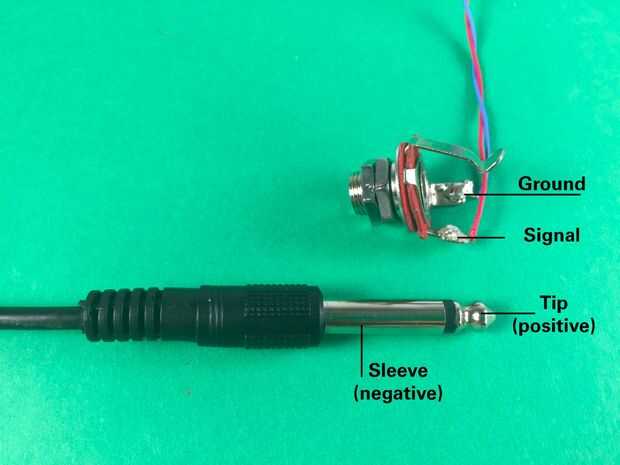

La manga de los sockets Jack debe conectarse a tierra (negativa).
Este es el cable azul en nuestra toma.
Al final de la cavidad que conecta con la punta de la clavija debe conectarse a la señal (positiva).
Este es el cable rojo en el zócalo.
Si no tienes un protoboard este Jack Socket, tiempo que soldador confianza y conseguir para soldar algunos cables en él.
