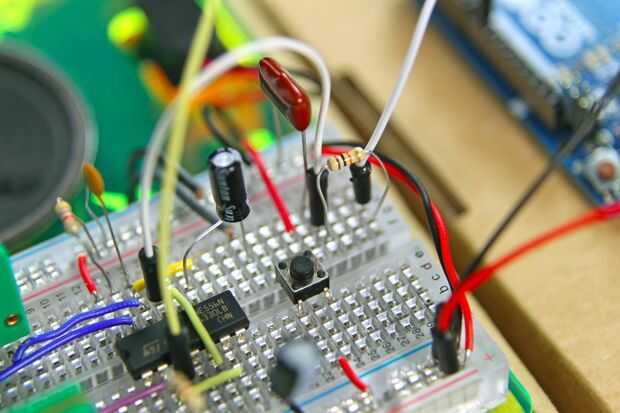

Paso 5: Hardware

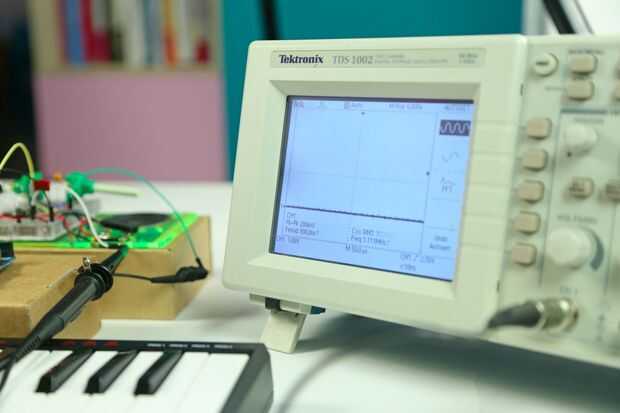

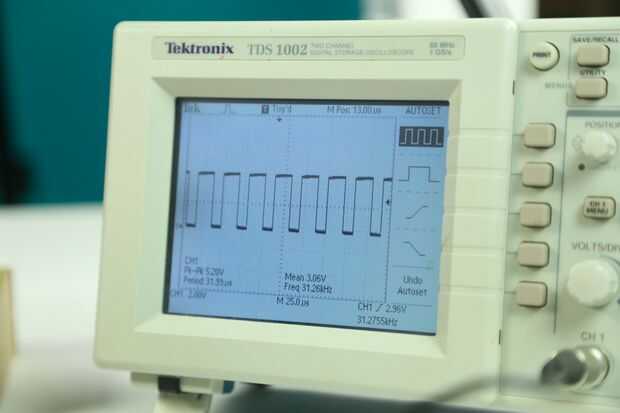

El hardware es bastante simple. Utiliza un filtro de paso bajo del orden de 1 º para suavizar la señal PWM para convertirse en un voltaje analógico. (Véase el cuadro 1 y 2 para antes de RC y después el filtro de RC).
Esto sumado a su sintetizador (Dub Siren, tartamudeo o Atari) hará controlable por su DAW.

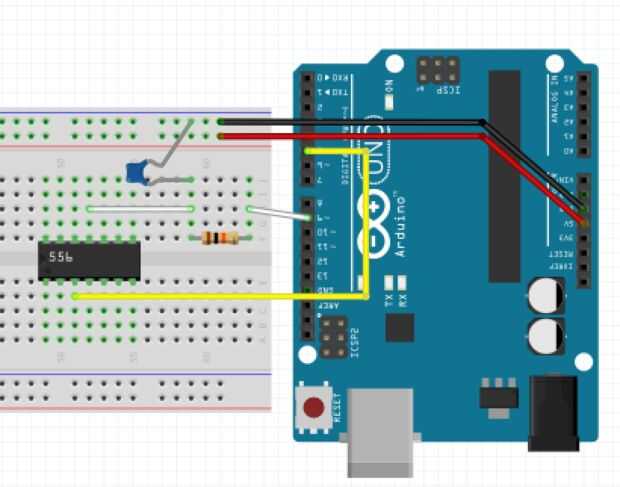

El filtro RC (resistencia + filtro condensador) está conectado al pin 9 del Arduino y el pin 11 del temporizador 556 (sintetizador).
Pin 5 de Arduino está conectado al pin 3 del temporizador 556 (sintetizador)

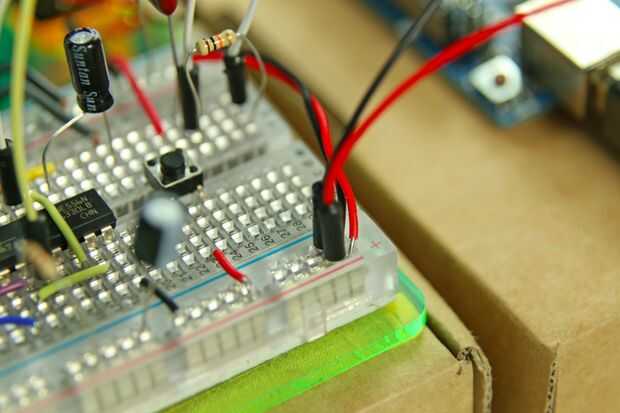

Pin de 5V de Arduino está conectado con riel de alimentación rojo y tierra al ferrocarril el azul. Esto significa que hacer no es necesario un 9v para alimentar nuestro sintetizador, como el Arduino a la energía!
