Paso 5: Conexión del servo y arduino
Esto puede ser el paso más fácil ya que sólo tiene un positivo 5v, tierra y un pin digital de la placa arduino.
mi hilo de cobre fue de un alambre del imán. El alambre del imán tiene un aislante que puede ser conductora pero debe ser desechada de un cúter o cualquier herramienta afilada.
Este diseño es creado desde mi cabecera pins para el servomotor es con un pin hembra. Se trata de una más fácil y una forma bricolaje conectarse sin cualquier PCB o un módulo.
PASOS:

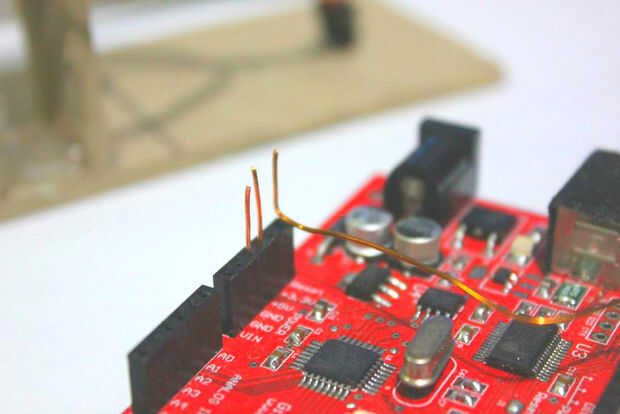

- Haz de cables (utilicé alambre magneto)
- conectar 2 cables cobre corto uno de los 5 voltios y otra a tierra
- Conecte un cable largo de cobre en un pin digital (yo usé pin 13)

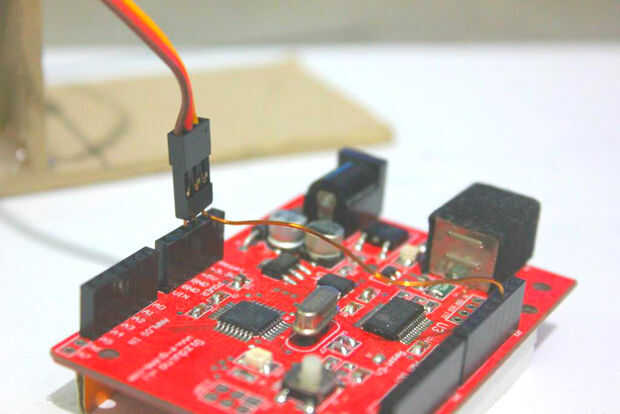

- enchufe el motor servo.
* Consulte las imágenes.
Este es el último paso para el cuerpo.
Puede proceder al siguiente paso.
