Paso 3: Versión Final
Yo buscaba lujo adicional todo en Google y que a menudo notado poco o 3d casos impresos fueron utilizados. Tenía algo diferente en mi mente. Estaba claro que necesito para construir mi propio circuito y organizar un diseño compacto.
Pantalla
Se podría escoger entre 2,8" y pantalla de 3,2" especialmente diseñado para el Raspberry Pi. Ordené a ambos y en comparación con los beneficios. Claramente la pantalla más grande sería mejor. pantalla de 3,2" tiene la misma resolución como el más pequeño, sin embargo la mayoría, si no todos, viejos juegos se diseñaron con la resolución relativamente baja y no es un problema. La principal diferencia entre las pantallas es el arreglo mecánico.
La pantalla de 2,8" está pegada con una cinta en el PCB. No es una solución perfecta, pero funciona como mucho tiempo no hay mucho movimiento. Después de alguna pantalla rotación y mirando la cinta ya estaba recibiendo sueltos. La pantalla de 3,2" es preencolada con almohadillas gruesas. Parecían más sólidas que la cinta, todavía no estaba convencido con la estabilidad.

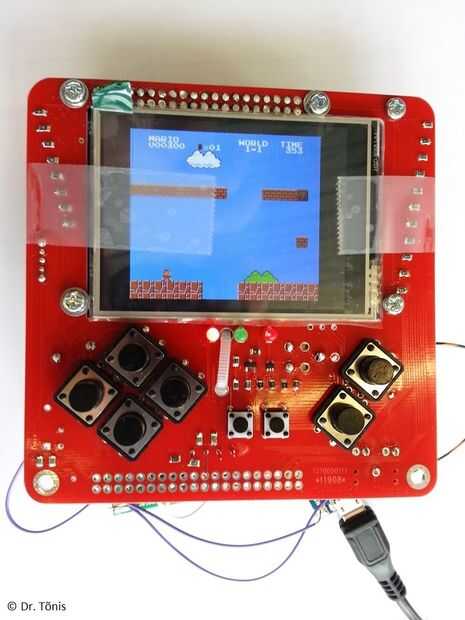

Después de alguna consideración cómo montar la pantalla en un establo, decidí agregar capa PCB adicional que presiona (con cuidado) la pantalla en el PCB y arreglarlo de esta manera. Con la pantalla de 3,2" no es posible debido a los pernos debajo de la pantalla. Por lo tanto, la opción usar la pantalla de 2,8". Además, se sentía lo suficientemente grande como para jugar de Super Mario.
Diseño mecánico

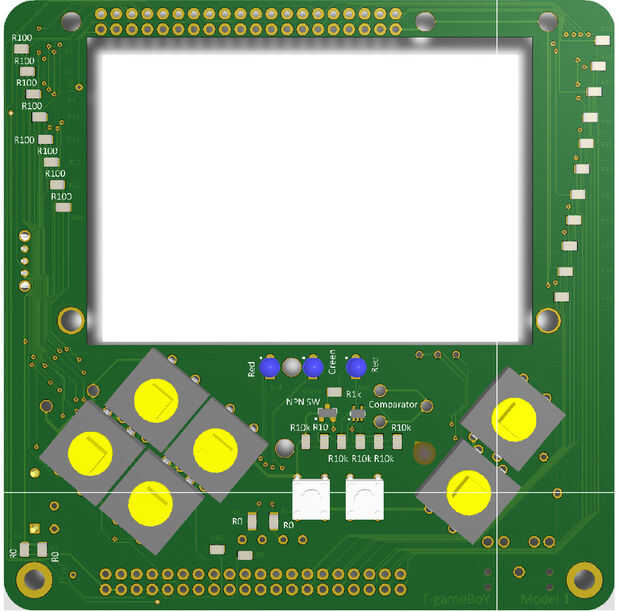

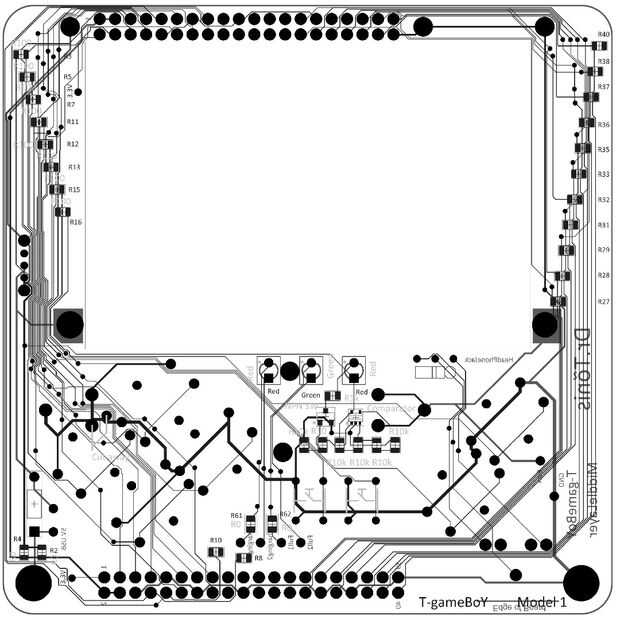

Tengo una impresora 3d y estaba más en la utilización de PCB normal. Así pues, he diseñado la consola con 3 capas de PCB. La capa media de PCB tiene casi todas las conexiones lo que permite superficies lisas en los exteriores.
El lugar era muy limitado y tenía la esperanza de que podía saltar el cable GPIO y hacer todas las conexiones con el PCB. No estaba totalmente seguro que si realmente pude soldar según sea necesario, por lo tanto agregué el conector GPIO en el PCB. Soldadura a través de dos PCB el enchufe funcionado muy bien y era capaz de saltar el gran cable GPIO.
En el diseño de Adafruit uno no necesita ningún resistencias entre los interruptores y el Raspberry Pi. Decidí añadir pequeñas resistencias SMD (pueden ser hasta de 100 ohmios) para cierta seguridad. Además, que para que poder acceder a todos los pernos a través de resistencias. Si quiero modificar el diseño más tarde o cuando necesito una señal, fácilmente puedo acceder a él a través de un resistor o suelde un cable extra allí.
Batería

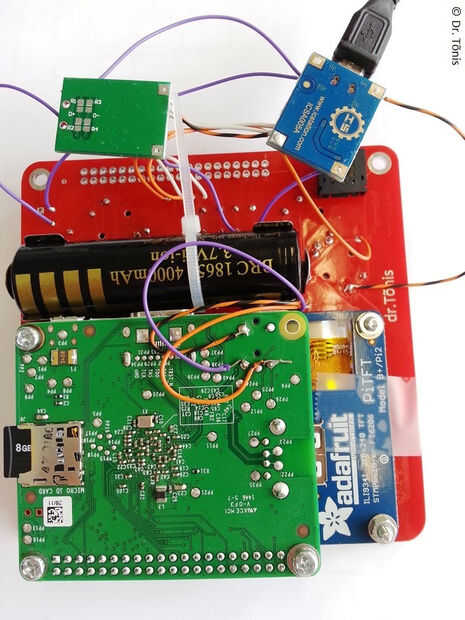

Para ser móvil, requiere una batería y cargador adecuado y convertidores de tensión. Con el fin de reducir la cantidad de trabajo necesario compré cargador simple (una barata de ebay) y un convertidor (una barata de ebay) que puede hacer muy buen trabajo. Dando por resultado mucho menos trabajo para mí. El indicador de pila vacía se consigue con un simple divisor de tensión resistivo y un comparador. Solución no muy sofisticada, pero es muy simple y funciona.
La frambuesa junto con la pantalla consume 150-250mA corriente, dependiendo de las actividades realizadas con él. La frambuesa es trabajar con 5V, así la elección de la tensión y la carga micro-USB. No hay conversación de voltaje adicional es necesario. Es cargar la batería LiPo (estándar 18650 tipo) hasta 4V y se necesita el refuerzo de tensión a 5V. Noté que 4.5V es realmente suficiente, pero eventualmente la batería es cada vez más vacío y se reduce su tensión y de todas formas necesito un amplificador de voltaje.
El cargador de baterías tiene dos LEDs que indican que la batería está completo o carga. Utilicé los cables de extensión y coloca dos LEDs adicionales en el tablero para que se les podían ver sin inclinar el dispositivo.
Sonido
Quería tener un sonido demasiado, así que necesitaba acceso al conector de auriculares. Debido a la disposición mecánica no fue posible directamente y he hecho una extensión. Que requiere alguna soldadura de alambre extra en la frambuesa, pero era más simple de lo que pensaba.

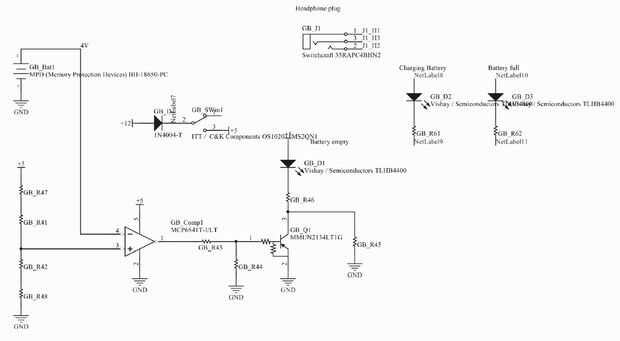

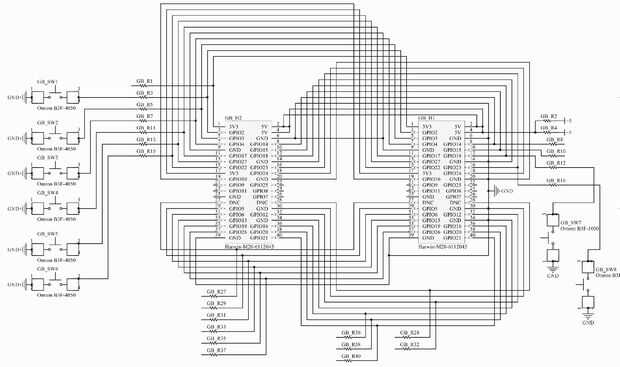

Esquemas de
Aunque no dice mucho podría indicar algunas pistas detrás del diseño. Para mejor comprensión se debe leer la descripción de Adafruit, hay todos los pernos, explicó.
Software
Otra vez Adafruit proporciona todo. No hay necesidad reformularlo. Todo está bien descrito y funcionó bien para mí sin problemas.
