T-hook: prosthetic design for 3D printing (10 / 13 paso)

Paso 10: Los soportes laterales

Idealmente los soportes laterales se imprime para arriba como parte del dedo inferior.  Pero esto parece que requiere un material de relleno (o algo).  Usted puede imprimir un soporte, pero luego todo lo demás va flotando en el espacio de malas maneras.

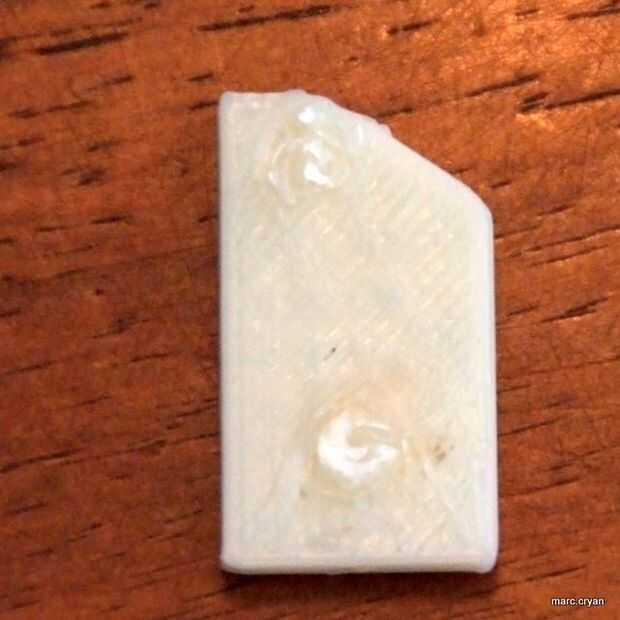

El soporte sin el dedo de la parte inferior es una pieza bastante simple.  Así que le di a ir.  Tendremos que averiguar cómo colocar las piezas más adelante.

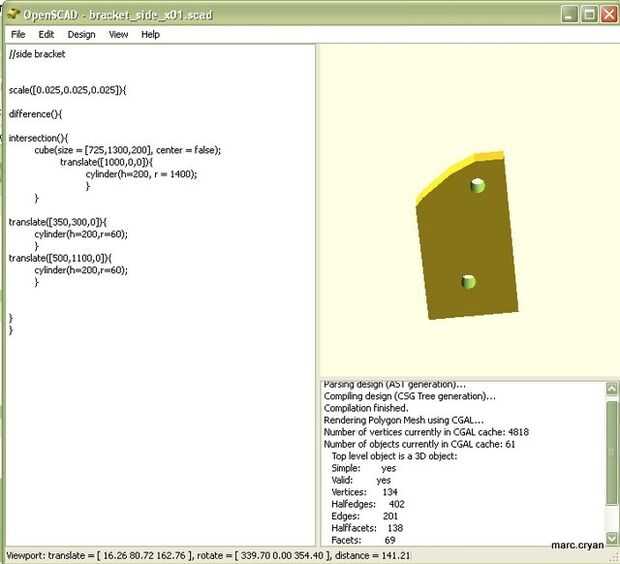

//////////////////////////// open SCAD Code /////////////////////////////////
soporte lateral

{Scale([0.025,0.025,0.025])}

Difference() {}

Intersection() {}

cubo (tamaño = [725,1300,200], centro = false);

{translate([1000,0,0])}

cilindro (h = 200, i = 1400);

}

}

{translate([350,300,0])}

Cylinder(h=200,r=60);

}

{translate([500,1100,0])}

Cylinder(h=200,r=60);

}

}

}
