Hace unos meses leí sobre un motor de la C.C. de Victor8o5 (enlace). Se describe muy bien y uno puede seguir fácilmente las instrucciones. Sin embargo, creo que lo mismo podría ser algo más sencillo de construir.
En lugar de utilizar un bloque de madera utilizo sólo un protoboard. Con algunos cables pequeños y casi el mismo resultado pueden lograrse. En general los pasos para hacer el rotor son iguales.
He hecho todo mucho más pequeño y mi mayor reto fue el rotor sí mismo. Tuve dificultades para conectar la "barra" de retención con la bobina, por lo que es estable. Al final opté por una solución muy simple y hace el cable con la misma forma que la bobina. Funcionó casi a la perfección, pero puesto que no estaba realmente centrada en el rotor es poco tambaleante. No importa, pero podría mejorarse.

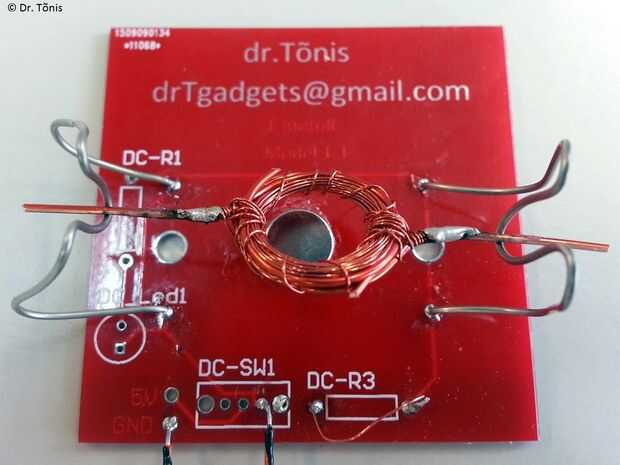

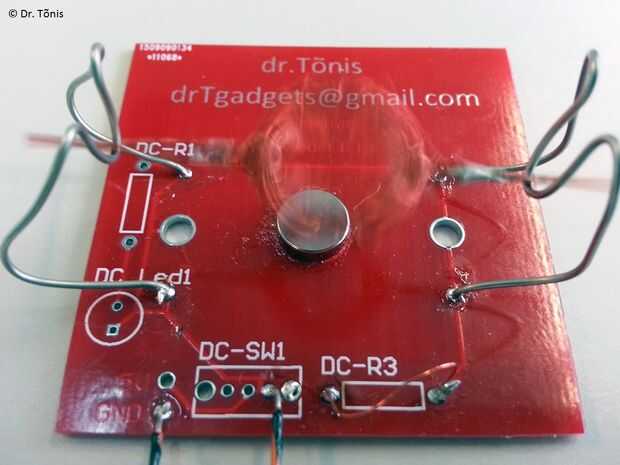

Primero, hice uno con un PCB, yo pude soldar un alambre relativamente fino para sujetar el rotor. Todos los componentes se sueldan también. Para la bobina usé alambre de cobre fino (supongo unos 0,2 mm de diámetro) y varias vueltas. El motor funciona bien con 1-10V y la corriente es menos de 100mA.

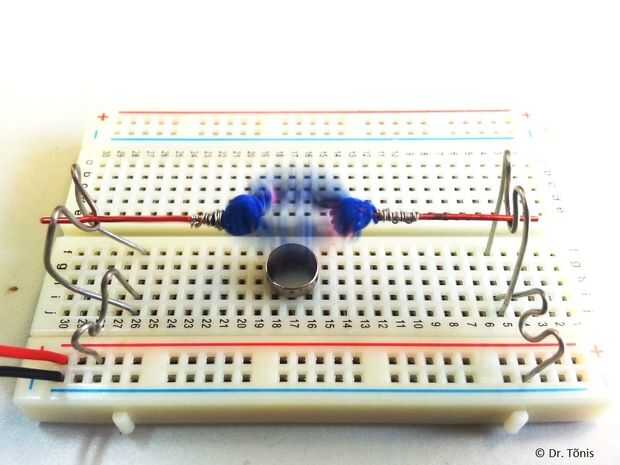

Sólo por diversión he intentado si podría hacer lo mismo con un protoboard y funciono realmente. Incluso no necesito pegar el imán. Las fuerzas están en la otra dirección y para un juicio uno realmente no necesita para fijar el imán.
Pruébalo, uno necesita mucho menos esfuerzo y material para la construcción de lo que puede parecer en la primera mano.
Esperemos que esto puede inspirar a alguien a probar también. Si desea ver más fotos de este proyecto o de otras, consulte una de estas páginas:
