Paso 7: Diseño y fabricación de la tapa

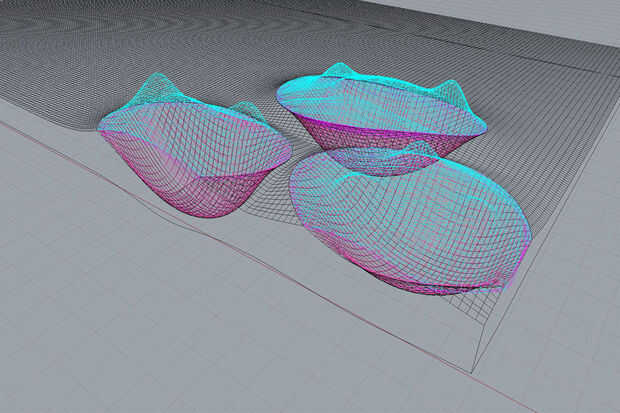

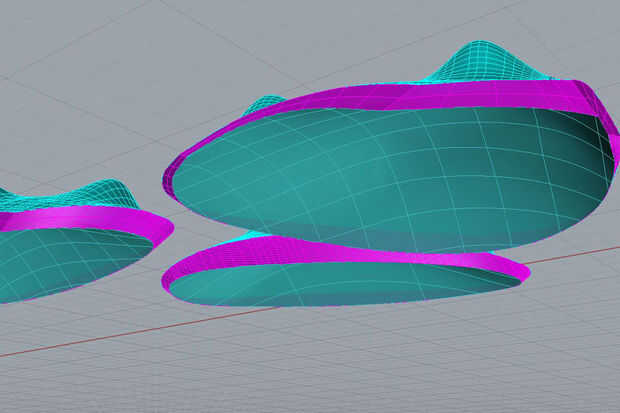

Al diseñar esta tabla, yo trabajaba con dos ideas para rellenos o 'tapas' que le ajuste tapa los orificios de la tabla. Uno era un diseño bastante simple de 'liso' y el otro un poco más complejo con tres protuberancias cada que las tapas para usarse como bandejas cóncavas o platos cuando gira. El diseño un poco más funcional y nudoso ganó hacia fuera. En cualquier diseño, ajuste fue de suma importancia y la geometría de borde que rige la interfaz entre la mesa y los insertos fue bastante irregular y complejos. Una cantidad substancial de tiempo entró modelado preciso de estos bordes y partes.

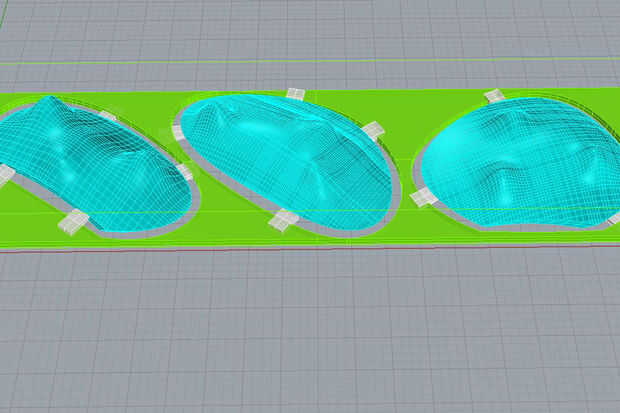

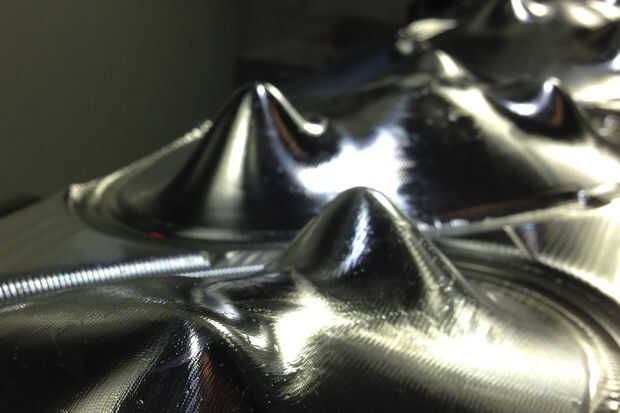

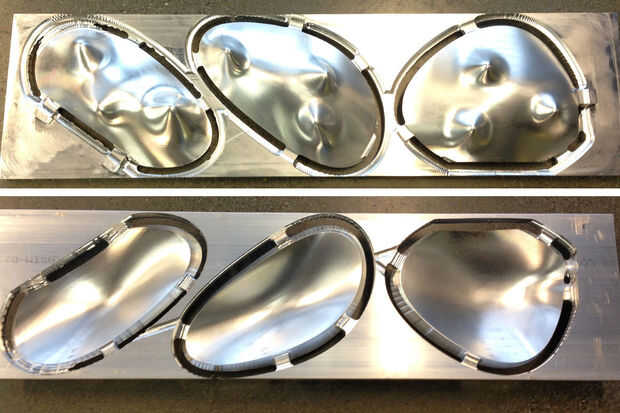

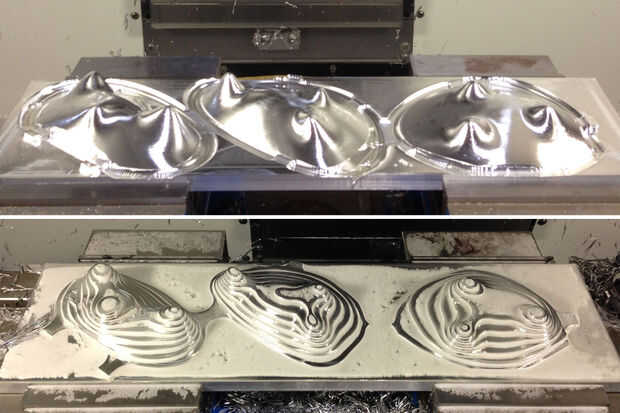

Traté de molino el diseño de arce rápidamente un día, pero el diseño y la tolerancia me resultó un poco demasiado delgada y fina para madera y el DMS. Terminé tomando a la HAAS y hacerlas de aluminio que era el plan original a lo largo. La HAAS es muy rígido y preciso. También es mejor para la molienda una parte de cáscara fina de aluminio. Pero era todavía un esfuerzo de las piezas que necesito para ponerme completamente orgánicas y no tenían aristas paralelas a. Sin hacer ninguna herramienta de sujeción personalizada que necesitaba para el diseño de las fichas que pudiera sostener las piezas en el stock como trabajado a máquina material de alrededor de ellos. Más tarde sería cortar y quitar las fichas a mano.

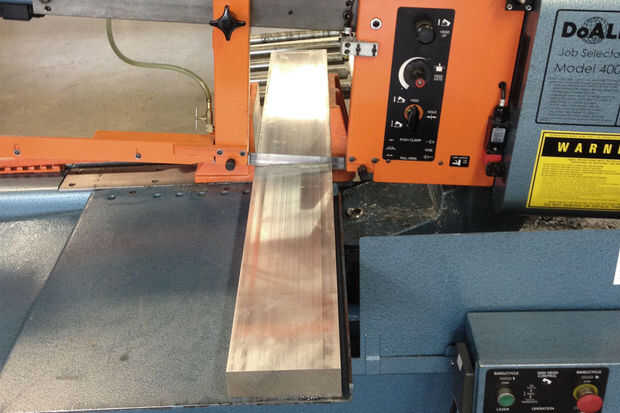

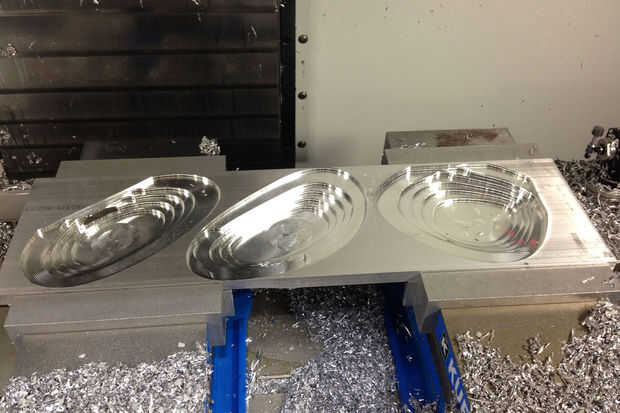

El stock que utilicé fue una sólido de 2 "x 6" x 24 "aluminio 6061. Todavía no había demasiado espacio para las piezas aunque, y esto creó algunos problemas donde las herramientas que usé eran un poco grandes para quitar todo el material que quería en los bordes. Por consiguiente, tenía algún material restante que tenía que eliminar manualmente. Si tuviera tiempo extra, o estaba a piezas similares del molino en el futuro, funcionaría un pase acabado preliminar con la herramienta más grande y una pasada de acabado final con uno más pequeño para entrar en los bolsillos más pequeños. Todos los temas, las tapas dividió el agotado bastante fácilmente con una sierra reciprocante neumática y limpiar muy bien con una combinación de herramientas neumáticas, los archivos y scotchbrite. Fue con estos procesos manuales que pude obtener los bordes para emparejar la zona de la nuez donde tuve problemas con rasgaduras.
