Tabla de clip y de comportamiento para el hogar (3 / 4 paso)

Paso 3: Construir su circuito.

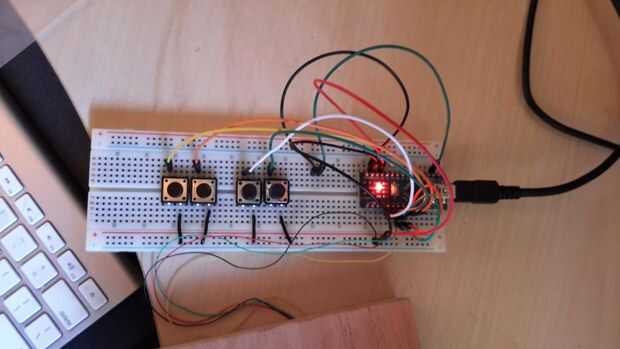

Utilicé un protoboard para hacer mi circuito pero usted puede soldar todo a tu Arduino y los LEDs si quieres o si no tienes un protoboard. Pero no de la soldadura de sus botones en aún, sólo tuerza el alambre con ellos.

Primero, vamos a poner el programa en marcha en su Arduino.

1. Puede descargar el programa de StepUp_Chart aquí o desde mi Repositorio de GitHub
2. Usted también necesitará la versión 3.1 o posterior de la biblioteca de FastLED. Conveniente también está disponible en GitHub
3. Instalar la biblioteca de FastLED siguiendo las instrucciones del software de Arduino.
4. Conectar tu Arduino a tu ordenador
5. Abra el archivo de .ino de tabla StepUp (actuar) en el software de Arduino y subirlo a tu Arduino.

Ahora, vamos a conectar el LED a Arduino.

1. Desenchufe su Arduino
2. soldar un cable con el conector D4 en su Arduino
3. Dejar un poco de holgura para que el LED pueden llegar fácilmente a la mitad de uno de los agujeros que ha perforado
4. Suelde el otro extremo del cable al contacto DI (en datos) en el primer LED. Estos pueden ser difíciles de soldar para. Estaño el alambre y la tecla primero para hacer un poco más fácil. Algún flujo de pasta también puede ayudar.
5. De manera similar conectar la clavija de D5 en el Arduino en el contacto de CI (en reloj) en el primer LED
6. Conectar la clavija de 5V en el Arduino en el contacto de 5V en el LED
7. Conectar el pin GND de Arduino con el contacto de tierra en el LED
8. En el otro lado de su LED verás correspondiente, para datos de salida, CO para Clock Out y 5V y GND
9. Conecte cada uno de estos a sus homólogos "en" en su segundo LED. Puede agregar tantos LED como usted necesita de esta manera.

Y los botones.

1. Conectar los pines de Arduino D2, D3, D6 y D7 cada uno a un lado de cada uno de los botones momentáneos.
2. Conecte el otro lado de los pines a uno de los pines GND de Arduino. Se conectan los cables antes de llevarlos al pin GND.
3. No olvide sin embargo la soldadura en el lado del botón. Queremos confirmar qué botón hace qué primero y luego ejecutar los cables a través de los orificios adecuados antes de soldar.

Arduino volver a enchufar y el LED debe encenderse en verde. Pulse cada botón y confirmar que LED cambia color y en qué dirección para cada botón. Reorganizar los botones hasta que se les hace lo que quiere. La Junta probablemente es demasiado gruesa para que la soldadura por detrás así que tire los cables por los agujeros de la derecha y soldarlos a los botones apropiados.
