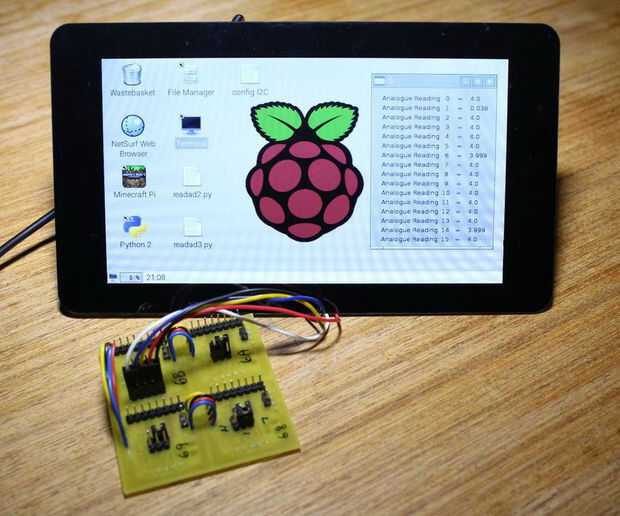

Este instructable es acerca de la construcción y operación de un Consejo de A/D "diferencial" de 16/18 BIT 4 canales. Se basa en el MCP3428/MCP3424 y se comunica con el PI de frambuesa vía I2C. El diseño fue elegido para permitir que una tabla o un número para juntarse, y la dirección de cada chip se puede elegir a uno de 8 combinaciones diferentes por lo que en teoría podría conectar 8 juntos. He incluido en el PCB un convertidor de nivel de lógica en dos BSS138N N resistencia base, pero también hay pins en el PCB para 5 voltios I2C por lo que la Junta podría conectarse a un Arduino, etc.. También la junta puede ser alimentada con una tensión de alimentación inferior como MCP3428/MCP3424 puede operar desde tan poco como 2.7volts.
Hay básicamente 3 partes a este instructable.
Parte 1 es la fabricación del tablero y conectar con el pi frambuesa.
Parte 2 es establecer la pi frambuesa con I2C
Parte 3 es la GUI con Tkinter, registro de datos usando Sqlite3 y trazar un gráfico con MatPlotLib.
