Paso 2: Conectar con el PI frambuesa
Conexiones a la frambuesa pi debe hacerse siempre con el pi apagado y el poder quitado.

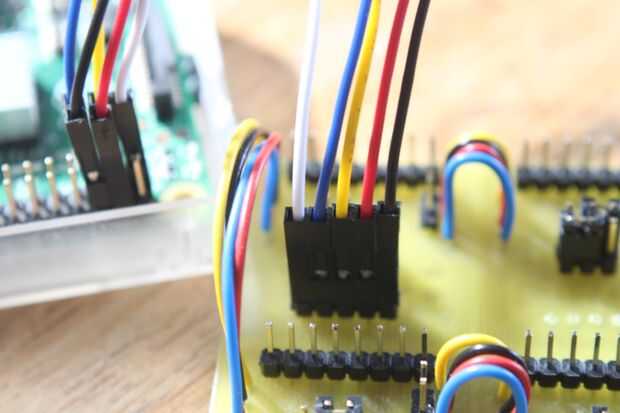

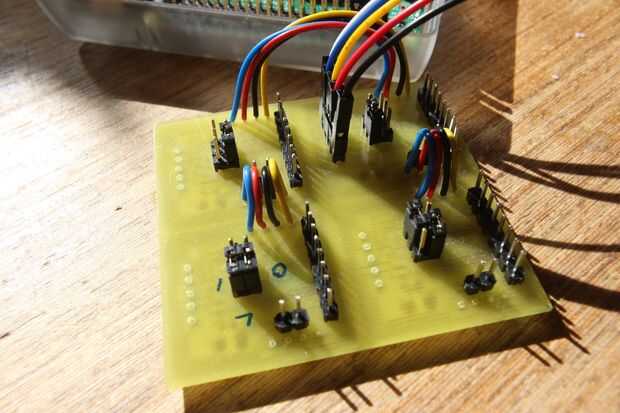

Conectar la PCB para el Pi sólo requiere de 5 cables.
Cable blanco es 3.3v de la Pi para el convertidor de nivel de lógica de la fuente
Cable azul es I2C de chip a PI a 3,3 v niveles (reloj)
Cable amarillo es I2C de chip a PI a 3,3 v niveles (datos)
Cable rojo es de 5volts de la pi que alimenta el chip de A/D
Cable negro es tierra.
El análogo entradas están conectadas en pares en orden en la cabecera de 8 pines, máximo 2 voltios +-(voltaje de referencia de la viruta)
Si usted necesita un voltaje superior a la referencia de entrada deberá caer la tensión en una red potencial de divisor.
