Paso 2: Diseño de la placa de cara de enrutamiento
No quiere hacer la placa de cara demasiado grande o demasiado pequeño. Debe ser un poco más grande que el agujero en la tabla, y el agujero en la tabla debe ser sólo lo suficientemente grande como para que tu router se deslice en diagonal. Mi router es necesario sobre un agujero de 11 1/4" de diagonal para caber a través de la tabla. Las dimensiones del hoyo son 6 3/4 "X 9 1/4".
A continuación, tendrá que agregar un borde alrededor del agujero. Esto forma la dimensión exterior de la placa frontal. Mi rabetting es 3/4" de diámetro y contiene un cojinete que corta un borde de 3/8". Por lo tanto, la dimensión total de la placa de mi cara son 7 1/2"(6 3/8" + 3/8"+ 3/8") X 10"(9 1/4" + 3/8"+ 3/8"). Las esquinas de la placa tienen un radio de 3/4".

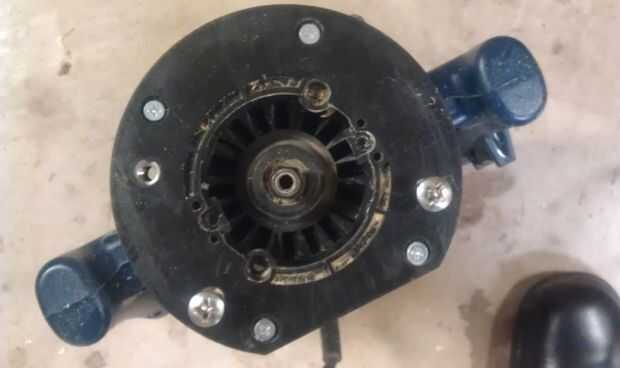

En el centro del lugar de la cara, poner un orificio 1 1/2" diámetro de la broca de fresadora. En relación a este agujero, determine la ubicación del router los agujeros de montaje.
Por último, he añadido un agujero de 1/4" para una instalación de un poste opcional que se utiliza para ayudar a la constante el trabajo para algunos trabajos de enrutamiento.
Después de que usted calcula todas estas dimensiones, estás listo para crear un dibujo de la placa frontal en CorelDraw. Para empezar, he incluido mi CorelDraw y archivos del PDF con este instructable.

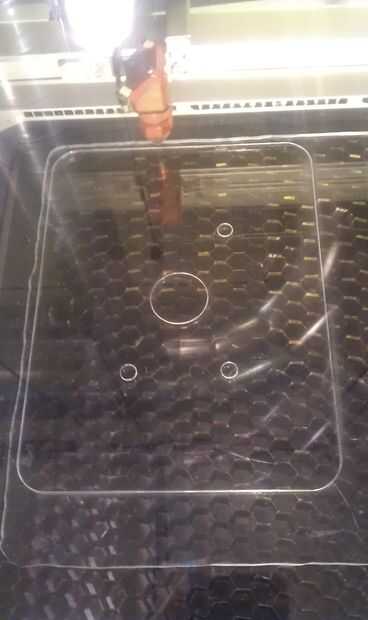

Cuando haya terminado con el dibujo de salida del archivo a la cortadora láser.
