Paso 3: Construir el marco: corte
Todo el cuerpo está hecho de 3/4 capas, que es en realidad. 715" o 17,6 mm de espesor. El gabinete está diseñado de tal manera que cada pieza se puede cortar de un solo 4' x 8' hoja con un espacio de sobra. La parte superior de la tabla de medidas sólo un pelo más de 20 "x 33". La placa superior es acrílico resistente al abrasivo grueso de 3mm con bordes redondeados. Si le sucede que vivo en la costa oeste de Estados Unidos, TAP Plastics será cortado a la medida muchos tipos de acrílico y puede incluso especificar un radio para que coincida con su diseño.
Aquí están las dimensiones de los componentes principales:
acrílico superior mesa 840 x 510

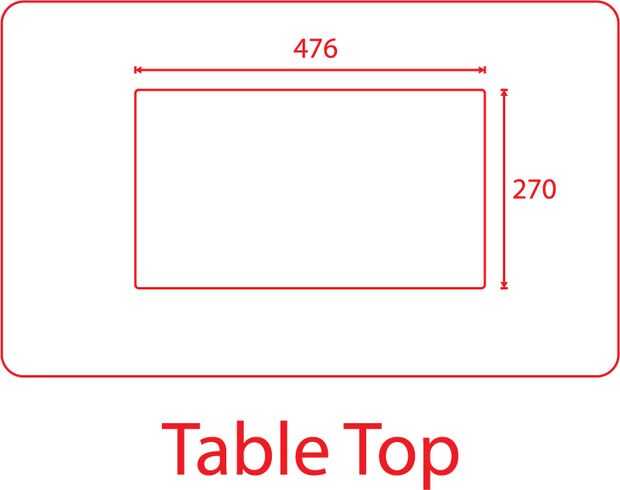

tabla superior madera 840 x 510 mm (ver figura 4)

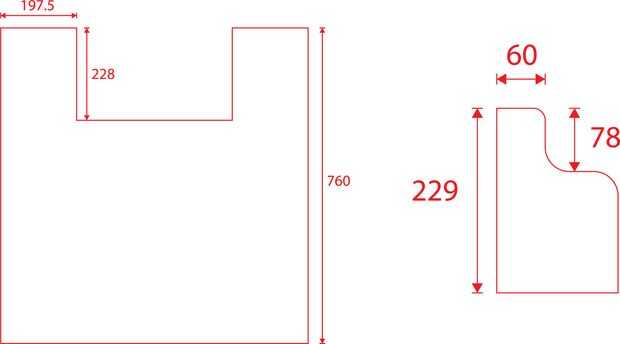

panel frontal 780 x 760 mm (ver cuadro 2)
(2 x) panel lateral de 760 x 415 mm
nuevo panel de 780 x 760 mm
base panel de 745 x 415 mm
centro frontal panel 350 x 123 mm

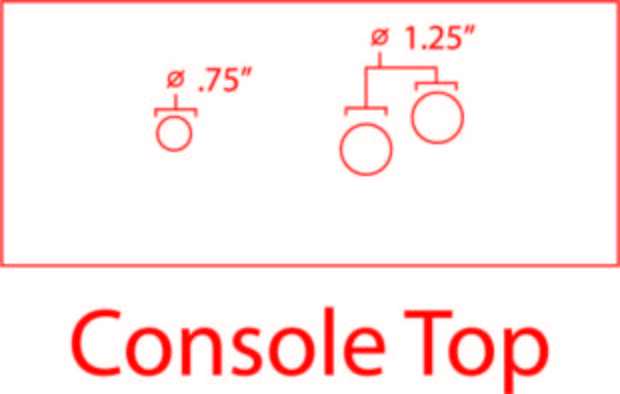

panel de consola superior 350 x 150 mm (ver cuadro 3)
panel de consola frontal 350 x 70 mm.
parte inferior de la consola del panel 350 x 150 mm.
(2 x) consola lateral 229 x 168 mm (ver cuadro 2)
Los agujeros para los controles son en unidades estándar;. 75" para el joystick de arcade y 1,125" para los botones.
Para la mayoría de las piezas, puede utilizar una sierra de mesa para cortar los paneles. Tuve acceso a ShopBot CNC para cortar el tablero de la mesa, pero es igualmente posible hacerlo con herramientas de mano. También usé una sierra de cinta vertical para cortar las curvas para los lados de la consola también.
