Tabla de frambuesa Pi Arcade (7 / 11 paso)

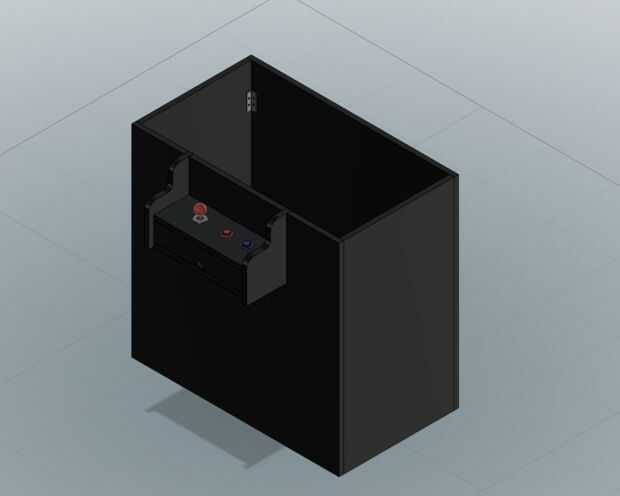

Paso 7: Construir la estructura: consola superior y electrónica

Casi hemos terminado!

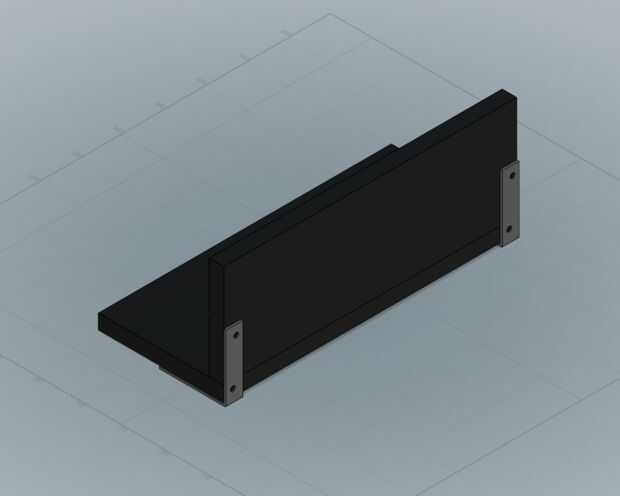

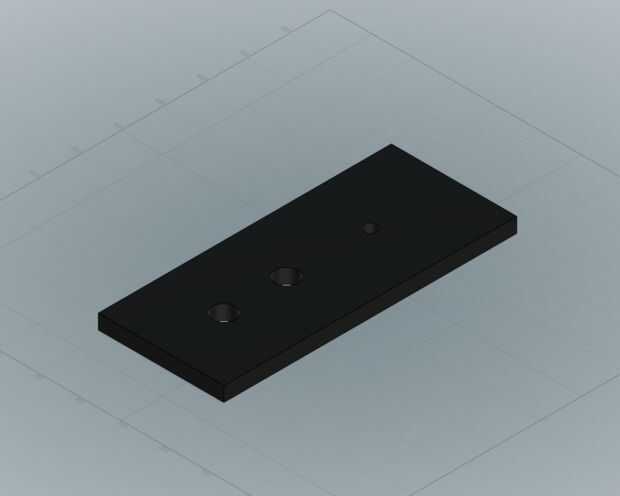

Tomar la placa superior de la consola y el panel frontal superior y sujetar con dos soportes más.

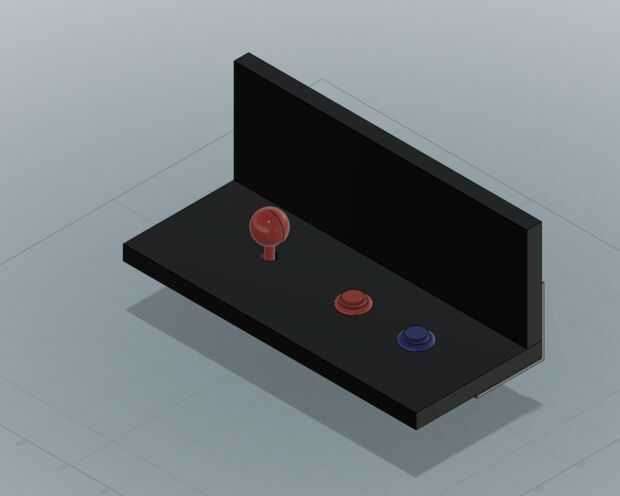

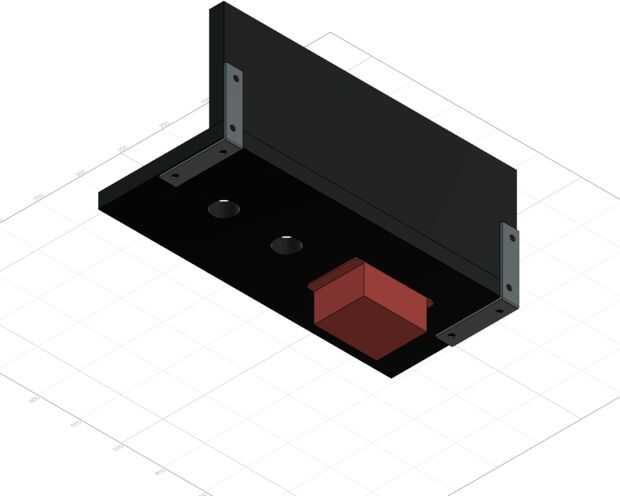

Desenrosque la bola de la palanca de mando y empuje en el agujero desde abajo. Hay muchos agujeros, pero debería hacer un tornillo en cada esquina.

Saltar los micro interruptores de la parte inferior de los botones de arcade (hay dos pedazos de plástico que aparecen en) y desenroscar la tuerca negra grande.

Deslice los botones arcade en la consola superior y deslice la tuerca de nuevo para apretarlo.

Pop el micro interruptores en.

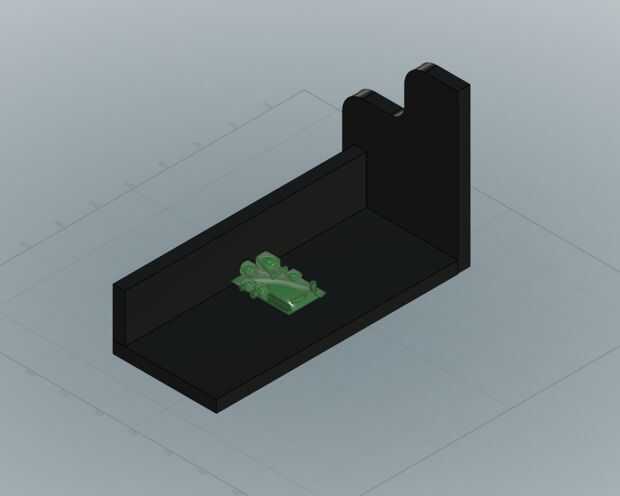

Refiriendo al diagrama en la página siguiente, enchufe los cables apropiados del joystick y botones en el RasPi.
