Paso 11: Anidación mesa camillas

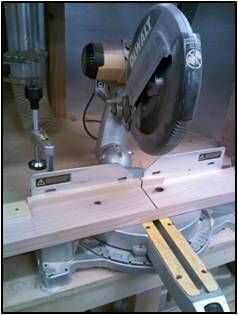

Los extremos de los separadores deben cortarse en un ángulo de 7 grados para que coincida con la forma cónica de la pierna. Utilice el conjunto de Sierra de inglete en 7 grados para cortar los tirantes.

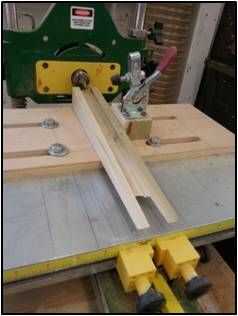

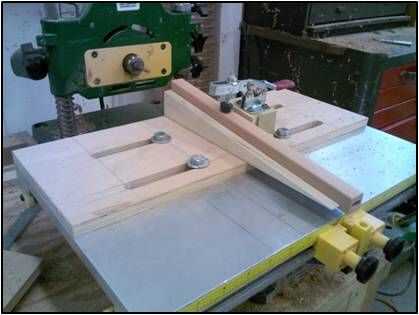

El ¼" mortaja debe ser de 90 grados a las piernas por lo que una lámpara de 7 grado construido para caber la fresadora horizontal.

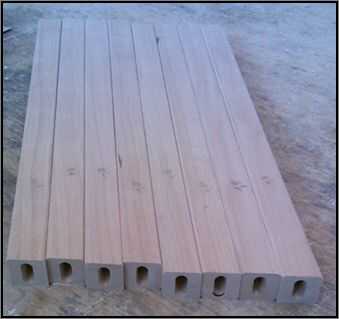

Un surco ¾" en la parte superior de la luminaria posiciones de la camilla. Una abrazadera de palanca tiene la camilla en su lugar para mortajar. Las mortajas son ¼" amplia y profunda de ¾".

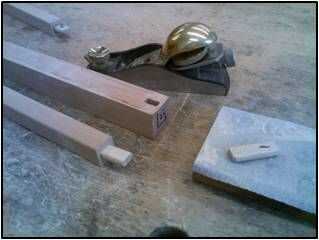

Una espiga floja se pega en los extremos de los tirantes. Dejar las espigas un poco largo. Después de que el pegamento se seca, cortar las espigas para caber las mortajas en las piernas.

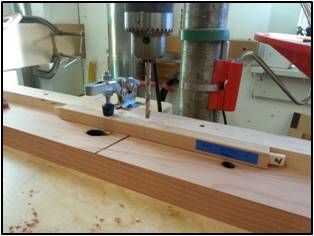

Los separadores también tienen un agujero de 9/64" perforado en el centro de los pernos de conexión. El taladro para perforar los agujeros de instalación.

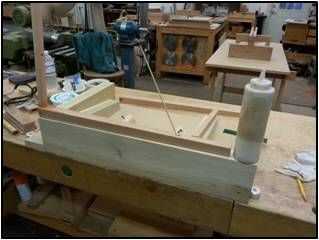

El ángulo de 7 grados hace más difícil el pegamento-para arriba para que una pegado plantilla es necesaria para asegurar que la pata de la mesa anidación asambleas son pegados cuadrado y que las articulaciones se sujetan firmemente. grado 7 rampas están hechas para sostener los separadores en el ángulo correcto. La pierna se ajusta a la guía de las plantillas.

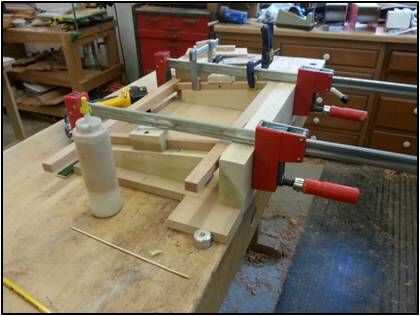

Aplique pegamento en las mortajas de pierna, configurar los separadores en las piernas y coloque el conjunto de las patas en la plantilla. Aplicar las pinzas y abrazaderas de sujeción. Asegúrese de que todas las uniones estén apretadas.
