Tabla de sueños electrónicos (2 / 10 paso)

Paso 2: Circuito Plan de

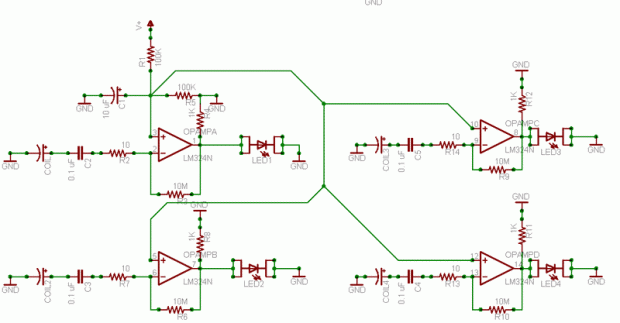

Sigue el esquema y conectar los componentes correctamente.

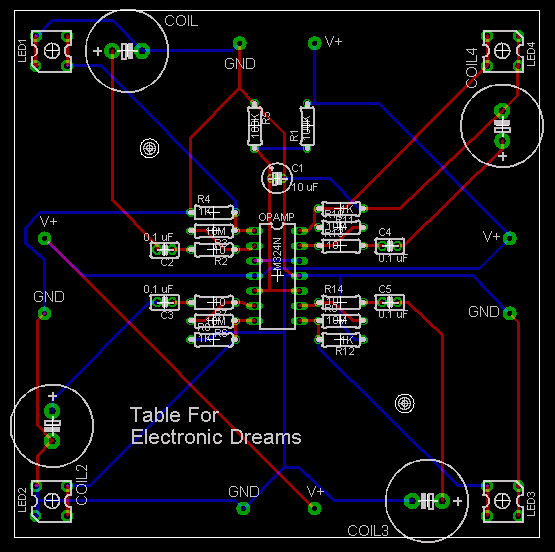

Usted puede hacer esto en un perfboard o una placa de circuito impreso si quieres ser más elegante. Estoy vendiendo placas de circuito impreso , por favor vea mi sitio web para obtener más información en tableros de pedidos.

Básicamente la bobina recoge una tensión, que es amplificada por el amplificador operacional, que conduce un LED.

He colocado la bobina al lado del LED por lo que hay más de una correspondencia biunívoca entre la fuerza del campo detectado y el brillo del LED.

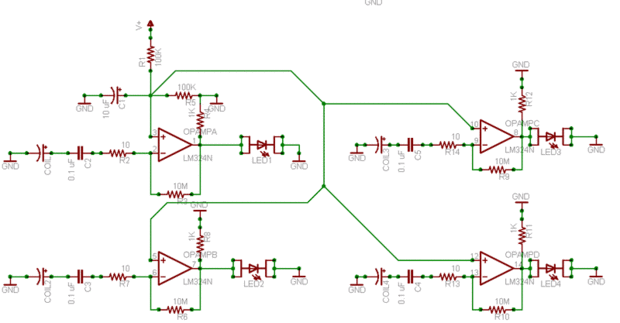

Ver una versión legible del esquema aquí:
