Paso 4: Crear la matriz de led
Esto hace una gran versión de la matriz de cátodo común encontrada en la hoja de datos adjunta.

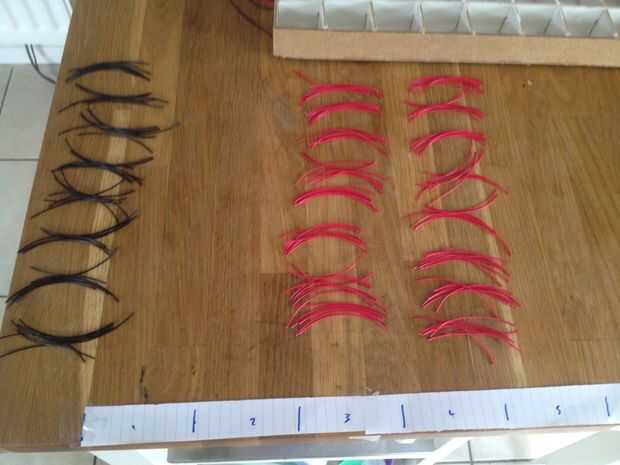

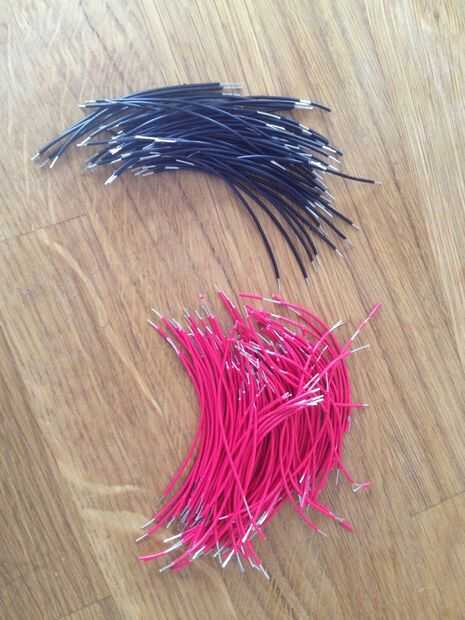

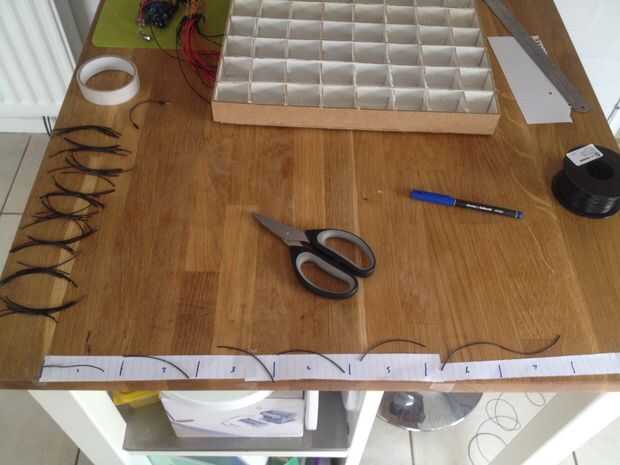

En primer lugar, cortar algunos cables y tira de ellos, muchos de ellos, te sugiero compres un pelacables, lo hice y lo hizo mucho más fácil! Una vez que crees que tienes suficiente, corte más! Vas a necesitar cables negros 56 y 112 cables rojos. Cada uno debe ser aproximadamente de 7 a 8 cm de largo, pero esto variará dependiendo de su arreglo de discos, así que simplemente vea antes de que usted corte todos ellos. Como vereis en una de las primeras fotos, coloca una pieza marcada de papel sobre mi mesa, puso el alambre a lo largo y cortar en tiras. Esto hizo que las piezas de la misma longitud.

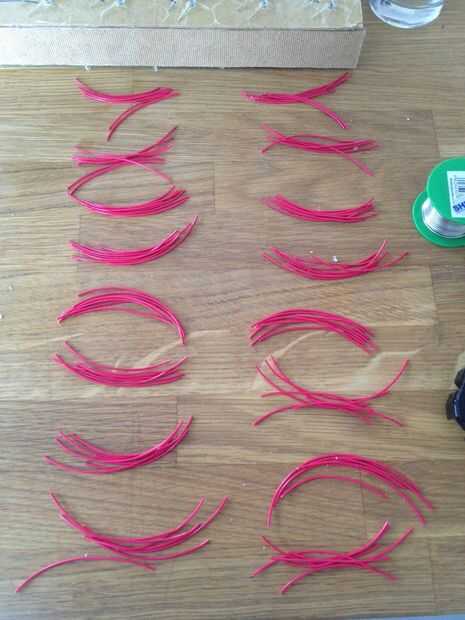

A continuación, para guardar mis dedos de grasa mientras se suelda, me torcí los cables en longitudes de 7 piezas de alambre - esto fue por lo que pude de la soldadura de los cables sin intentar mantener varios hilos a la vez.

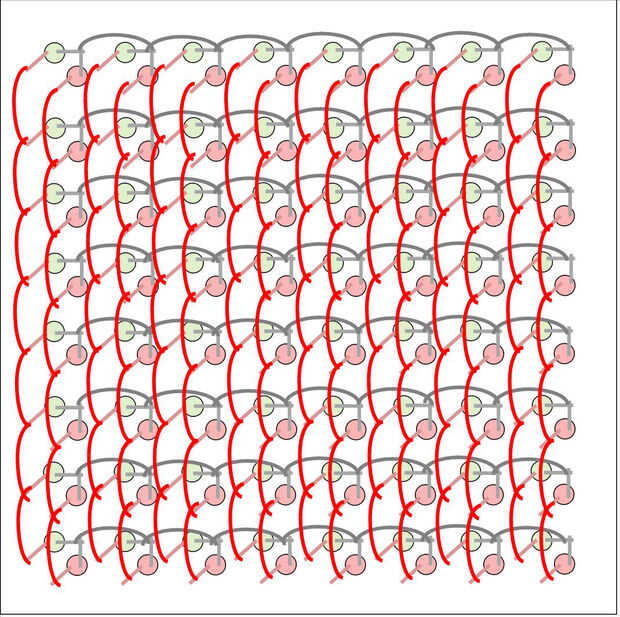

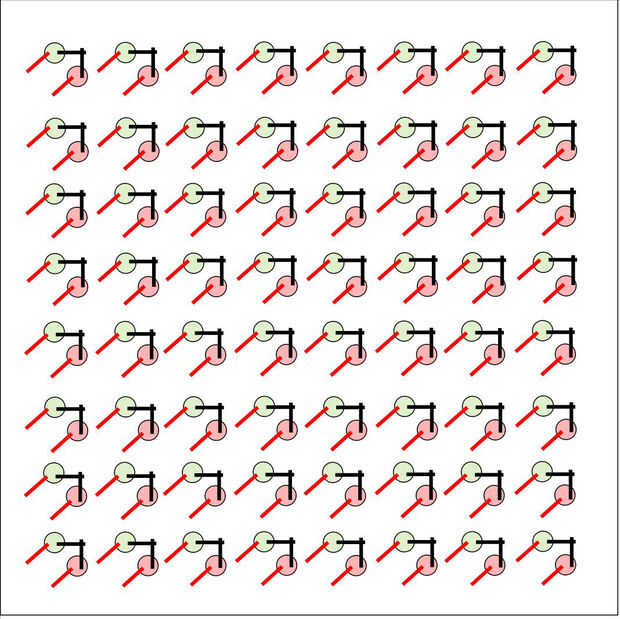

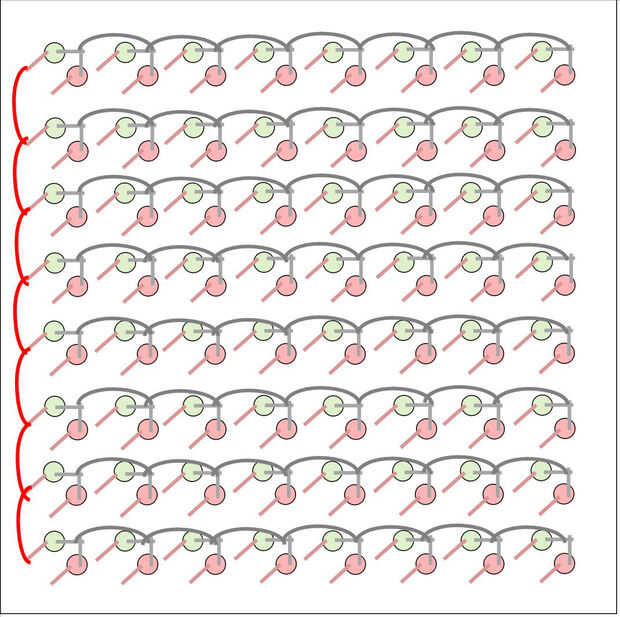

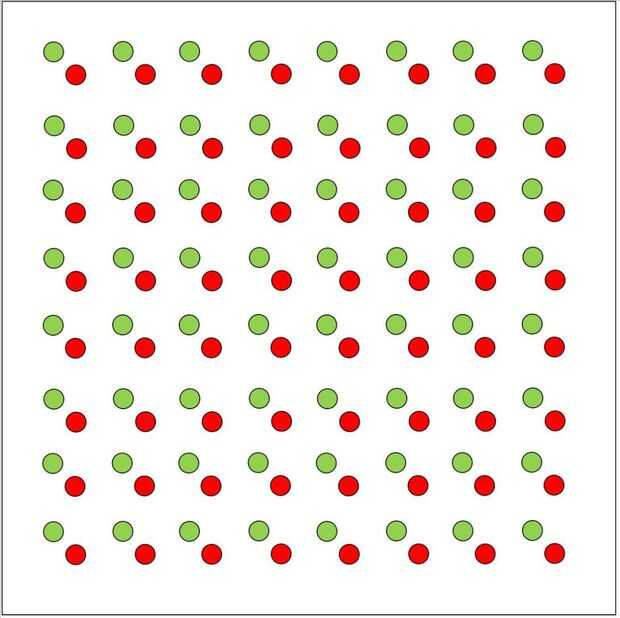

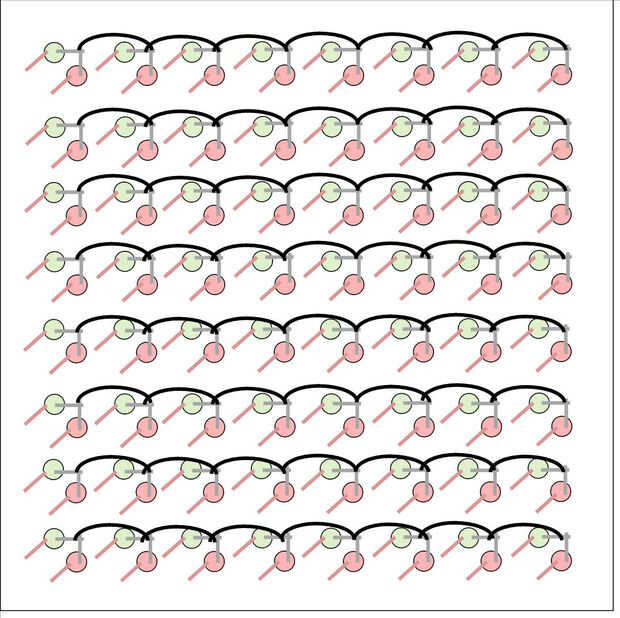

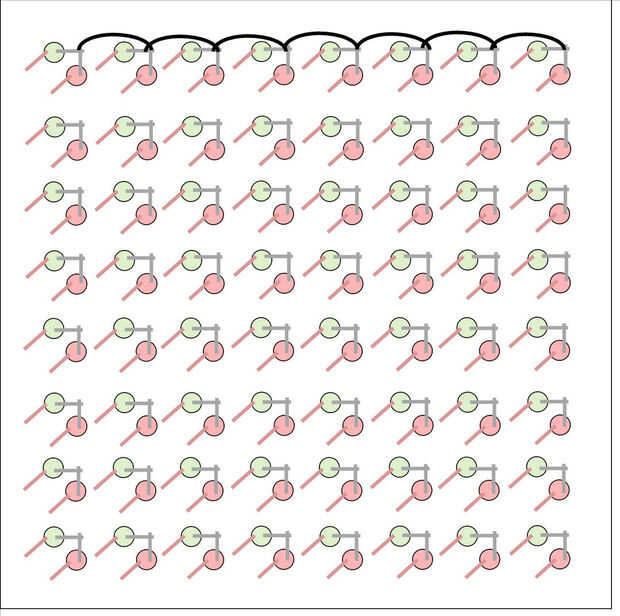

para hacer la siguiente broca un poco más clara, he añadido algunos diagramas que se deben destacar que los cables conectan donde ***
Después de haber hecho la junta con los agujeros,

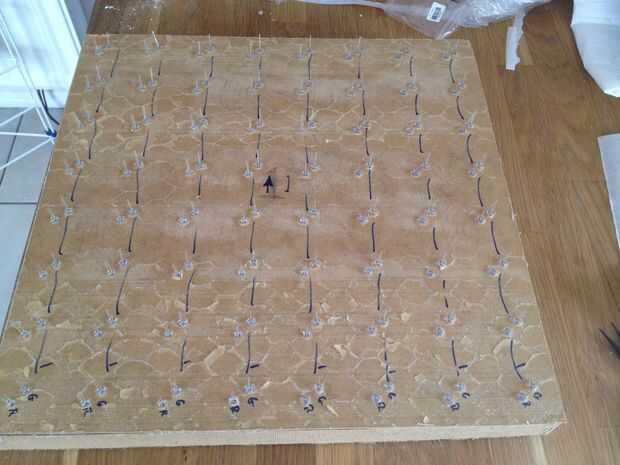

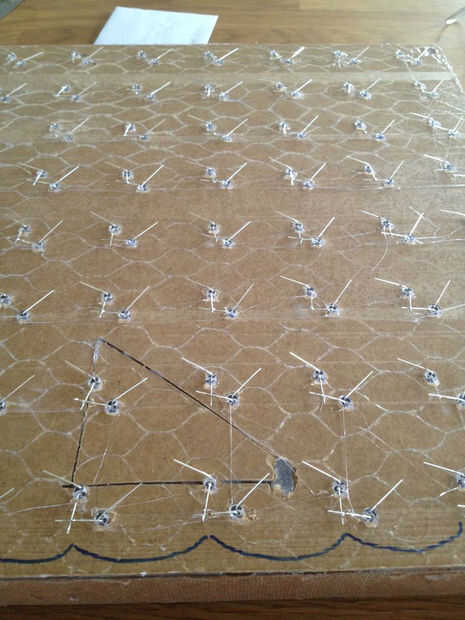

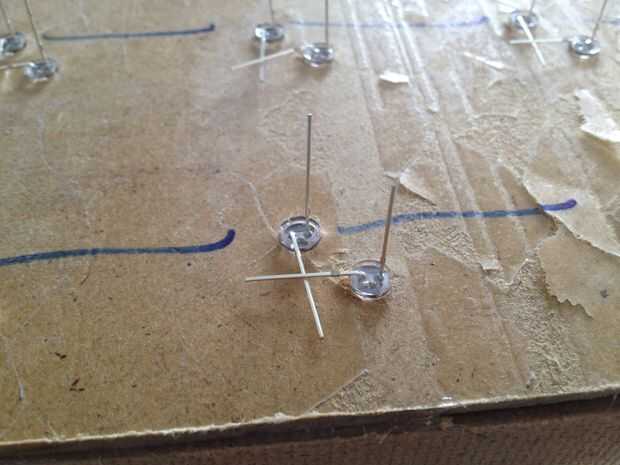

Insertar los LEDs en la parte trasera del tablero y doblar las piernas encima para tocan los cátodos y los ánodos están separados.

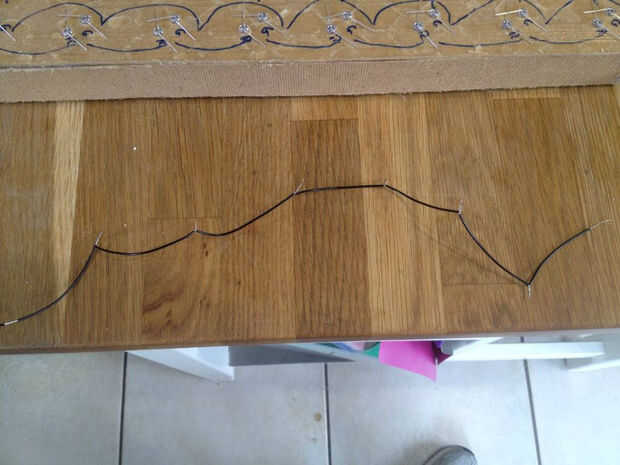

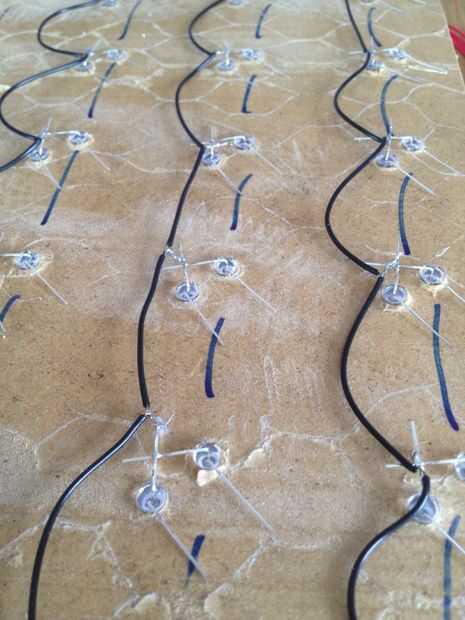

Suelde todos los cátodos usando los hilos negros.

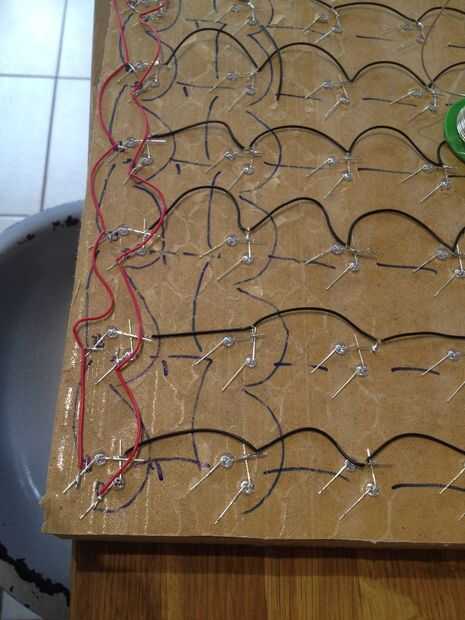

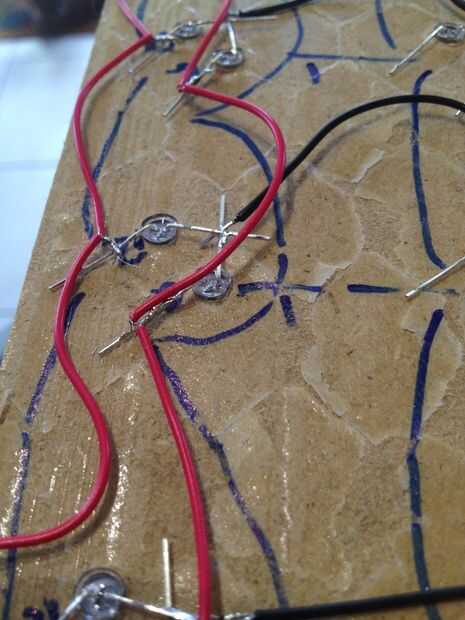

Todos los ánodos usando los cables rojos de la soldadura.
