Paso 5: Conectar los circuitos
Conecte su nuevo arreglo como la demostración de diagramas.

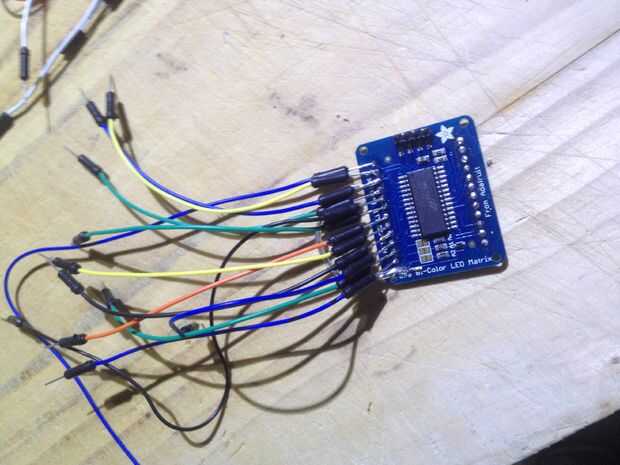

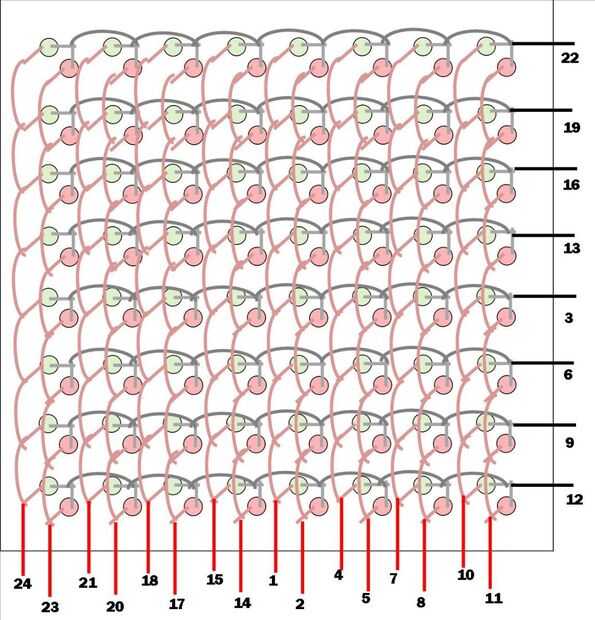

Los pernos de la matriz de conectan directamente a la placa de circuito. He puesto el pinout en el tablero para que pueda ver que pines son que.

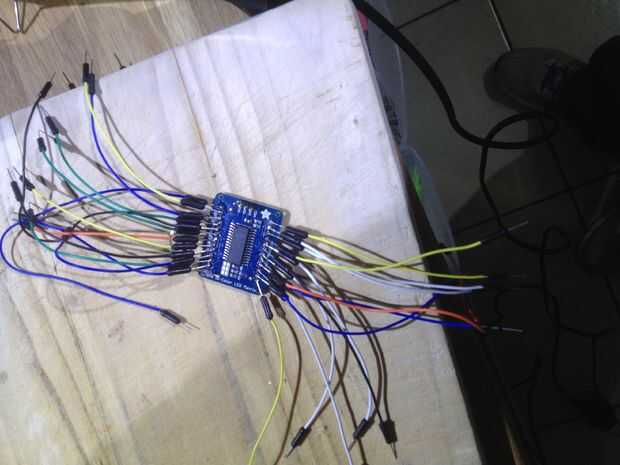

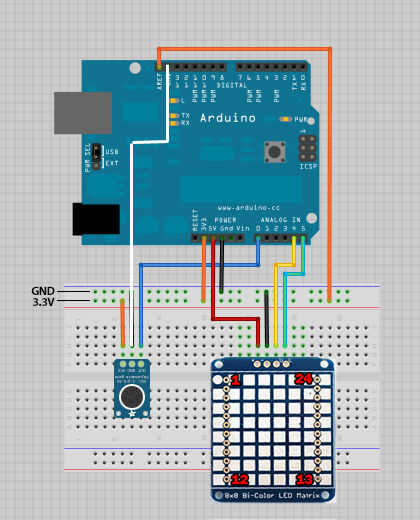

También he demostrado el diagrama del circuito que ha venido de Adafruit, pero he hecho un cambio: la conexión GND del micrófono va a una conexión GND de la matriz de LED. Encontré que la salida del micrófono fue conseguir 'corrompida' si estaba conectado a la tierra misma y la salida de la matriz de LED era basura.

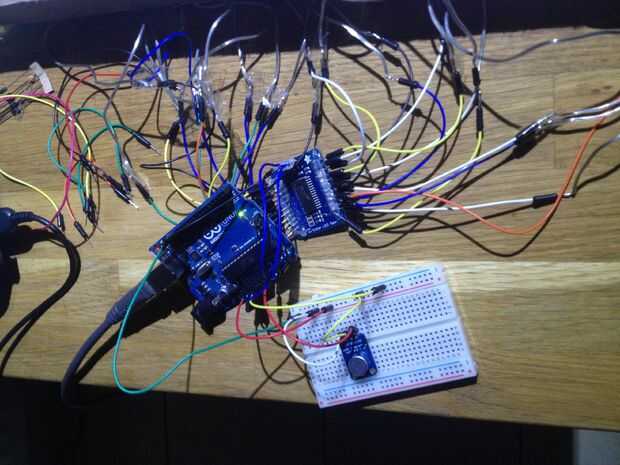

Prueba de la matriz y el circuito como en el video.
https://www.youtube.com/watch?v=FUJ8XGJDLFY
