Paso 2: Fabricación de las piezas
Base
Si fabricación las ranuras para los puntales en la base muy precisa, todo es bastante robusto y puede incluso omitir los tornillos. O tornillos sólo para mantener los puntales desmontables.
Los agujeros profundos de las abrazaderas deben adaptarse las las pinzas que se utilizan.
Cilindros de

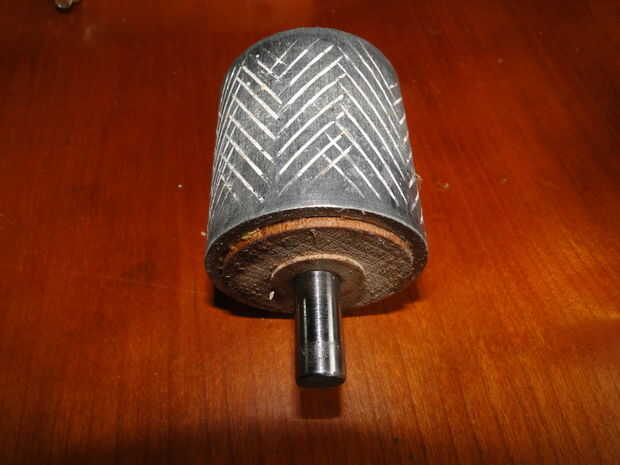

De un tubo metálico de pared gruesa con al menos 50 mm Ø se fabrican los cilindros. El más pequeño la Ø, la más profunda tienes que hacer el nudo para asegurarse de que no estancar los granos. El nudo se hace diagonalmente, con una pequeña sierra de metal o con un cincel, en cuyo caso necesitará presentar sobre luego para quitar las rebabas.
El núcleo es convertido de madera extra seco, ya sea en una máquina de torneado o improvisado con un taladro. Una vez que el cilindro, la base y el eje están montados correctamente, todo está protegido por dos clavos de 2mm en un agujero perforado a través de los tres de ellos y luego aserrado.
Por otra parte, el núcleo puede reemplazarse por dos placas metálicas soldadas con autógena o un núcleo de hormigón. Como es resistente y bien centrada, lo que usted desee ;-)

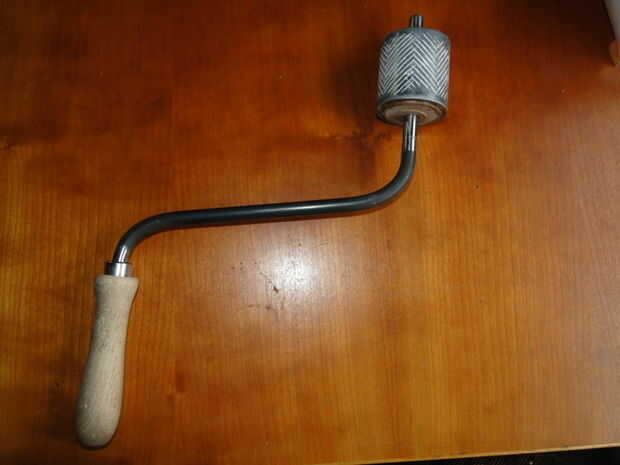

La manivela puede ser hecha a sí mismo o comprar un identificador de archivo simple y perfore el agujero abierto a 10 mm. Fije la manija en la manivela con un clavo pequeño pasando por la muesca en el extremo de la manivela.
Piezas de chapa

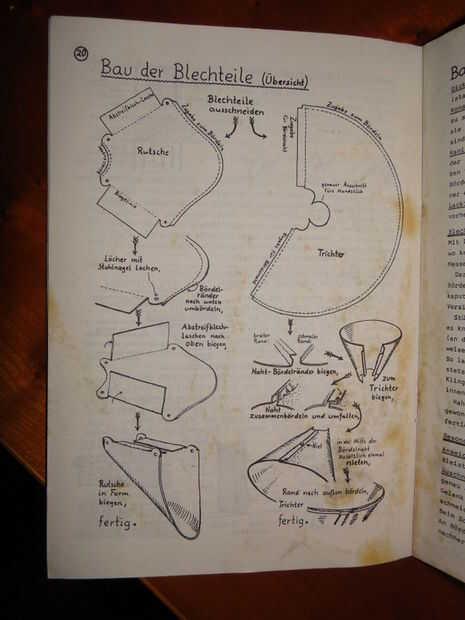

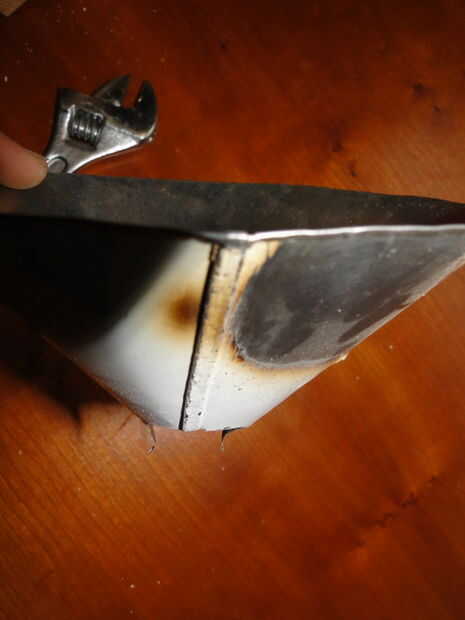

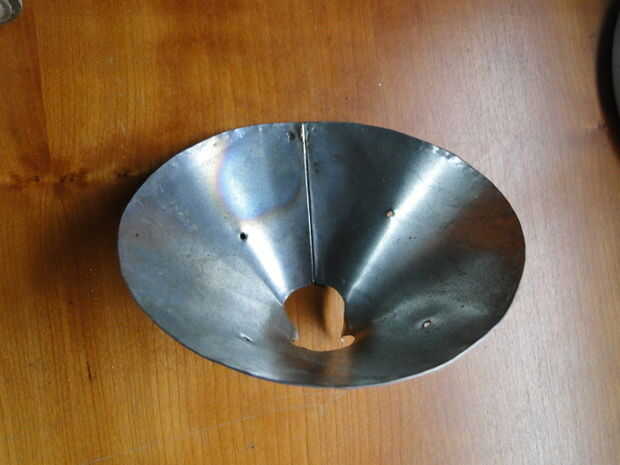

En el dibujo puedes ver cómo se deben cortar las dos piezas de metal de hoja. Para las medidas exactas de la comprobación de la diapositiva los dibujos, el tamaño de embudo puede variar. Con unos alicates pequeños pueden rizar y doble el borde inferior de la diapositiva y el borde superior del embudo. La costura de embudo también es aplastada como ves en el dibujo. La costura debe soldada o remachada además.
Las aletas limpieza del portaobjetos deben tener limpios bordes rectos, que van a mentir en los cilindros.
