Tablero Arcade Mame caja de frambuesa Pi (4 / 8 paso)

Paso 4: Montar la caja

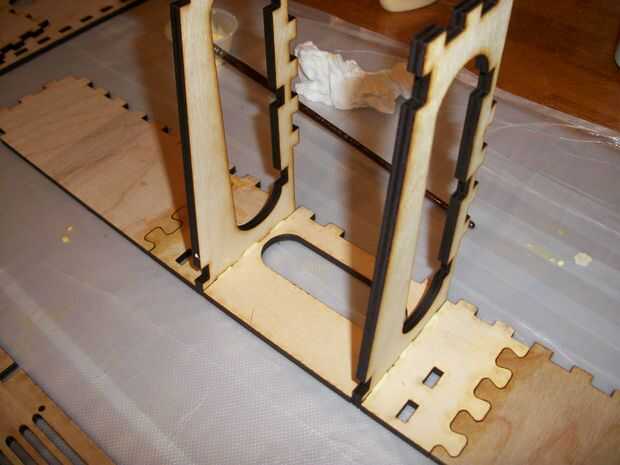

La construcción de la caja comienza con poner los mástiles interiores en su lugar en la placa trasera (taller).

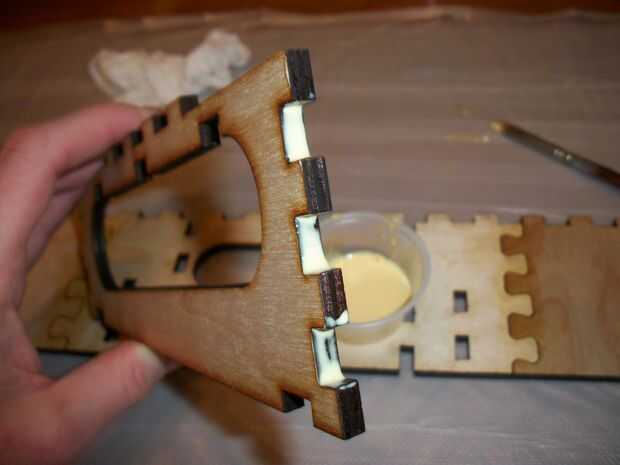

Generalmente comienzan con placa trasera sentado plano y pegar las vigas en vertical. Las fichas en todas las piezas son la parte superior, y los pisos son la parte inferior. Realmente sólo cabe una dirección, pero si quieres un remider fácil - todas las pestañas arriba.

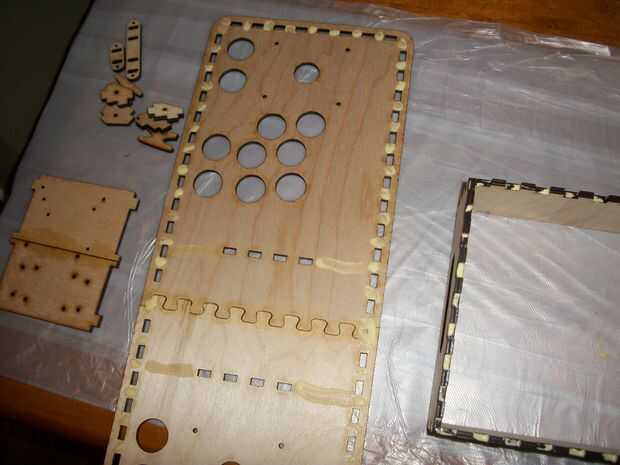

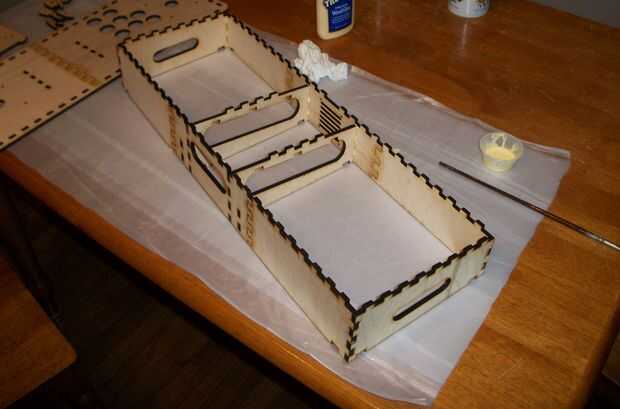

A continuación, bajar la caja para que se sienta en la parte inferior y coloque la placa frontal a los largueros del centro. Golpear los lados sobre, y tú mismo tienes un marco de cuadro!

Ahora Ataremos la placa frontal a la estructura. Desea hacer esto mientras el pegamento es todavía suave, por lo que la placa frontal puede guiar la carcasa de la caja en su forma perfectamente rectangular. De lo contrario, cualquier error en la forma de la caja dificulta la placa frontal agregar más adelante.

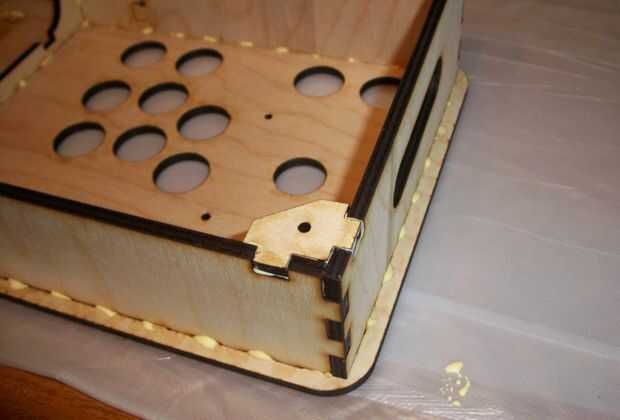

Agregar la placa frontal: Ligeramente encajan las pestañas de la esquina en una esquina para alinear los dos lados. Trabajar su camino hacia abajo de las filas, moviendo a los lados en su lugar a la línea de las pestañas con los agujeros.

Es mejor presionar ligeramente las pestañas en los orificios al principio, para evitar que se pellizque las fichas más adelante. Trabajar hacia abajo de las filas, alineando las lengüetas hasta que esté todo en su lugar.

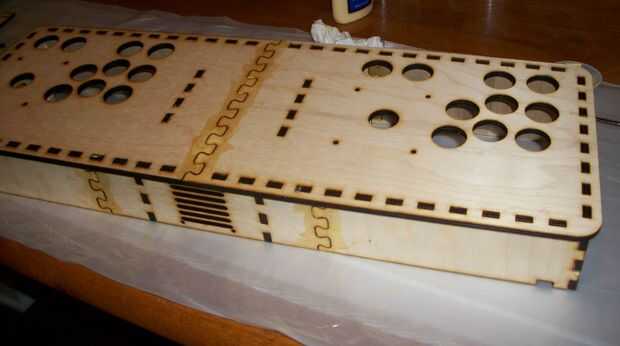

ENTONCES comienzan presionando la placa frontal todo el camino para que las pestañas queden al ras con la parte delantera de la placa frontal. Intenta presionar uniformemente, su profundidad porque si un lado es el fondo y el otro lado no es le tome más fuerza para conseguir el resto de las pestañas hasta el fondo. Los primeros que construyó, literalmente debían pararse en la caja para obtener las fichas para asiento antes de que me di cuenta que era debido a la presión desigual. Pero funcionó, así que siéntete libre aplicar cierta presión pesada si usted necesita!

Una vez juntos y todo es descarga - lo fijó a un lado para secar. A medio camino allí!
