Paso 5: Montar el Pi

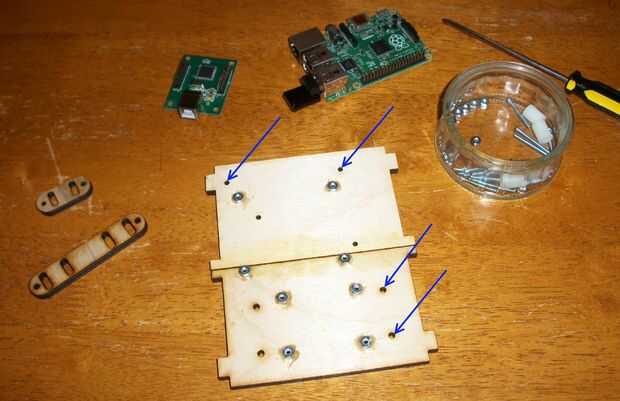

Conseguir la PiPlate y poner 4 tornillos 4/40 a través de la parte inferior en los orificios que se muestra en la figura 1. Asegúrelos con tuercas, pero no se necesita pegamento aquí. Levante la placa.

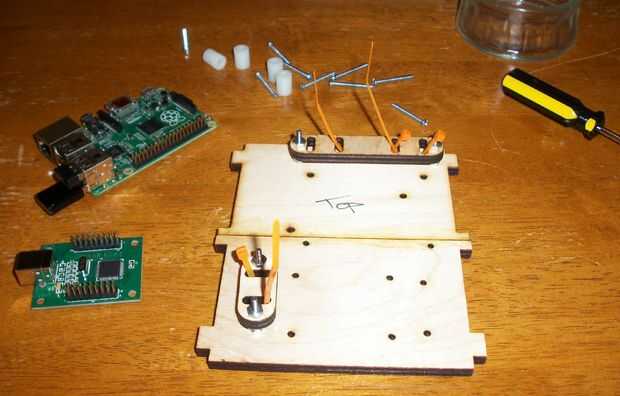

El ascendente frente a tornillos llevará a cabo los montajes de cable. Tendrá que ajustar la altura de estos montes, así que poner una segunda tuerca en cada uno de los 4 tornillos pero no apriete. Pop algunos lazos zip a través de las ranuras en los soportes de cable y en los tornillos hacia arriba como se muestra. Una tuerca más de 4/40 en cada uno de los 4 tornillos que sostiene ligeramente los montajes de cable en su lugar.

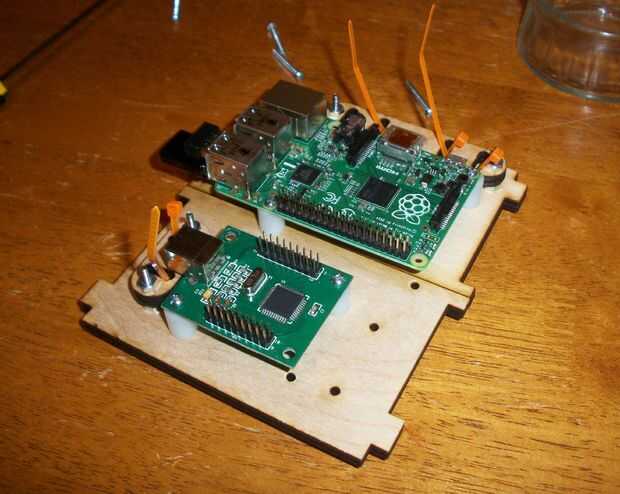

A continuación, conecte el IPC y la interfaz de XinMo Joystick usando separadores. Usé 1/4" anillos de nylon de Lowes, pero 4-40 separadores hexagonales que queda de un proyecto de PC sería genial también. Desea el 2.ABS Pi y XinMo encima de la placa de montaje un poco por lo que puede caber el cable USB por debajo.
Después se montan las tablas, conecte el cable USB y el exceso a través del espacio por debajo de los tableros del hilo de rosca. Una vez hasta unas pocas pulgadas, conecte el otro lado y listo!
