Paso 3: Impresión Moviendonos Clips

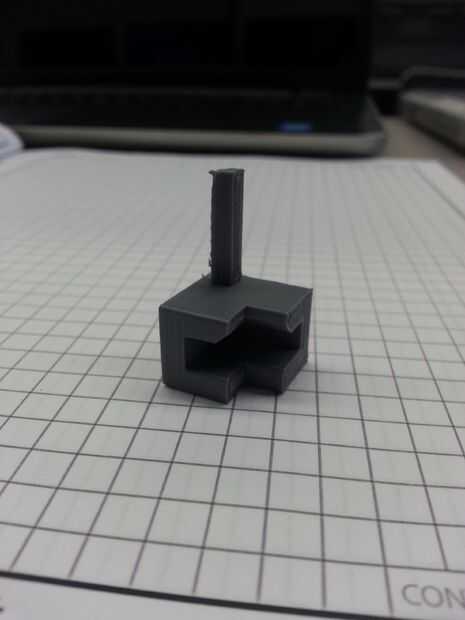

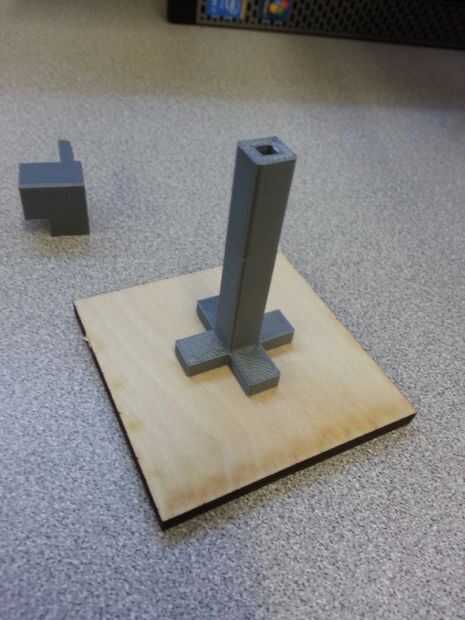

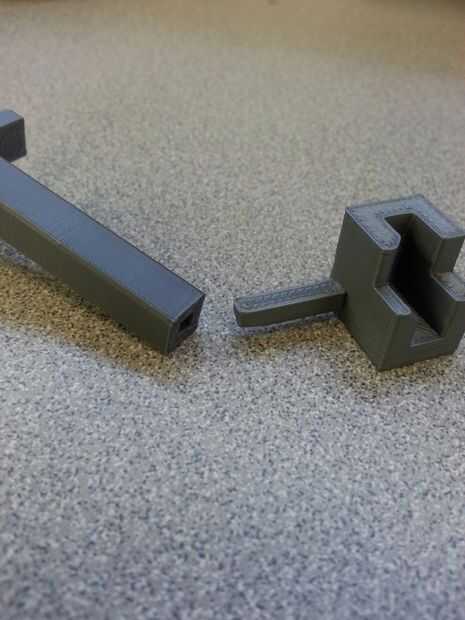

Los clips móviles para fijar las juntas de movimiento a las placas fijas se exportan directamente en SketchUp con un plugin que convierte el archivo a un archivo de stl. El clip (primera foto) es un bloque pequeño con un espacio en el medio se deslice en la esquina. Hay una protuberancia fuera de la final que se extiende hasta la parte superior. La parte superior (segunda foto, elemento de la izquierda) es esencialmente un rayo que attatches a la mudanza del tablero en la parte superior. El archivo stl final que incluye la parte superior y el clip está aquí. Usando el software de mi impresora 3D, impreso el clip y la parte superior como se ve en las fotos anteriores. Tuve que revisar mi diseño 3 veces para asegurarse de que el clip tenía un buen tamaño que se adapta, y que la porción del palo va en la parte superior. Caliente pegué la parte móvil a la Junta movible.

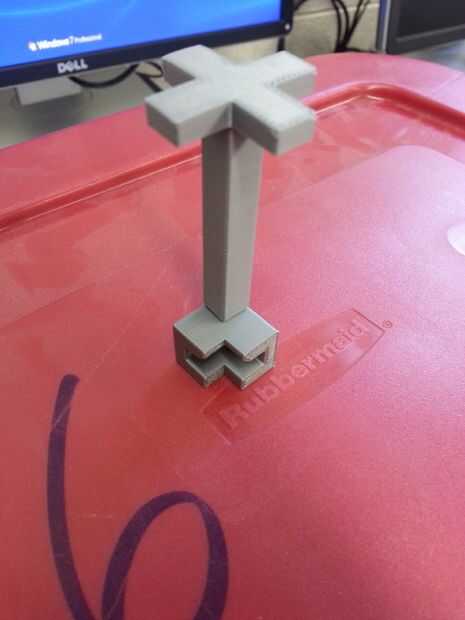

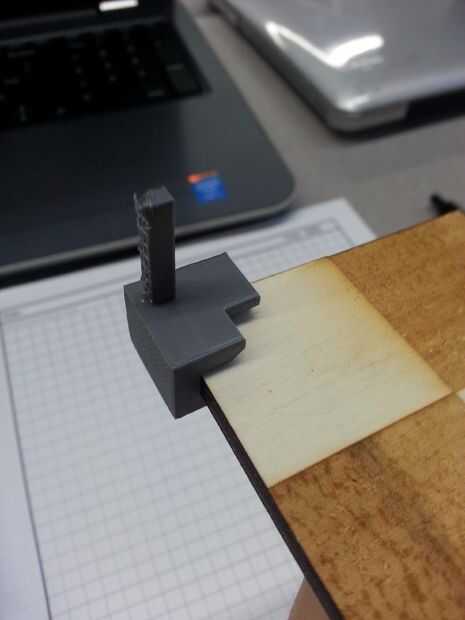

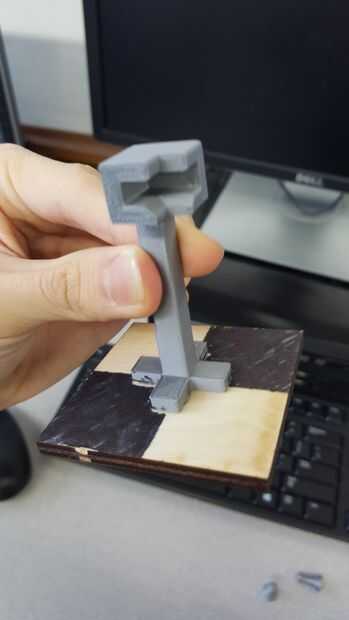

Con el fin de permitir a la Junta que se cuelga de una esquina de un tablero fijo, caliente pegar el clip en la parte superior y luego dibujó cuadrados en la parte inferior de la Junta de movimiento con la mano. Puede verse el montaje movimiento final que se pega en la última fotografía.
