Paso 6: Diseñar las piezas de ajedrez
Saqué mi inspiración para estos simples, pero piezas de ajedrez elegante del resultado de la imagen de Google visto en el primer cuadro. Quería algo que emparejó el espíritu ciencia ficción del juego, pero sería fácil al modelo.
Puedes ver los resultados de mi modelado anteriormente. Usted puede diseñar sus propios modelos, o incluso utilizar piezas comprados. Sin embargo, según el diseño, altura máxima de las piezas debe ser aproximadamente 50 mm. El diámetro máximo sugerido es de 20 mm. simplemente tener en cuenta que las plazas son 40mm x 40mm y la altura entre un tablero movible y el tablero fijo arriba o debajo de ella es un poco menos de 60mm.

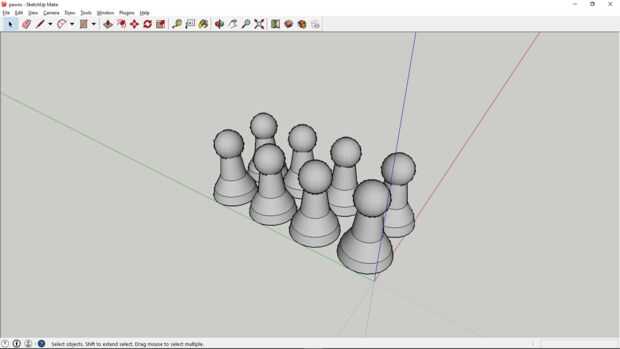

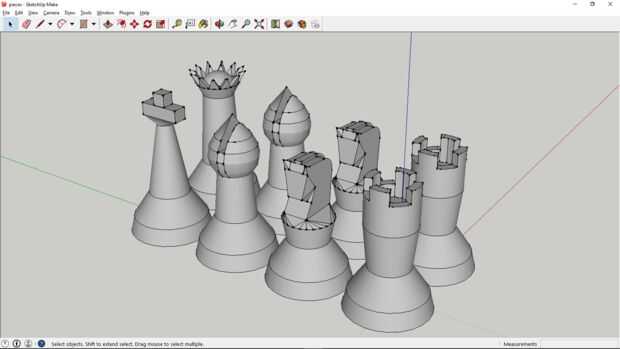

Mi finales archivos de SketchUp para las piezas de ajedrez pueden descargarse aquí. Puedes ver estos diseños en las primeras dos fotos de arriba. Utilicé un plugin para SketchUp para convertir estos archivos de STL. Asegúrese de que no quedan huecos en las piezas de ajedrez, para que las piezas de impresión correctamente, que es un error que hice al principio y tuvo que corregir.
