Paso 2: Creación de rejilla de tablero de ajedrez
1. Abra un nuevo modelo de dimensiones 750 x 750 x 10 mm
2. Abra la herramienta crear rectángulo para crear un cuadrado
3. especificar una altura y una anchura de 50mm
4. crear y luego centro en modelo con el F9 o el centro de la herramienta del modelo
5. Utilice la herramienta de crear arcos para crear un arco a lo largo de cada uno de los cuatro lados, desviando hacia dentro tanto como sea posible
6. crear un círculo con un borde en el centro de la Plaza y uno en el punto medio del borde de la plaza para cada borde
7. crear un círculo con el centro en el centro de la Plaza y arrastre cantidad
8. Utilice la herramienta de recortar vectores para deshacerse de todos los vectores de la extras, este es el diseño de los cuadrados alternos
9. Grupo de los vectores restantes para el diseño, pero no la Plaza
10. mientras sostiene el movimiento de la tecla de Ctrl el vector así que se crea el duplicado
11. Alinee los dos cuadrados para que las esquinas se toquen
12. Seleccione dos grupos de diseño de vectores pero no las plazas circundantes
13. Seleccione la copia de bloque / block y gire el botón copian los vectores con ningún espacio, 4 columnas y 4 filas
14. grupo todos estos vectores
15. Repita el proceso con las plazas, agruparlos juntos luego
16. Seleccione todos los vectores y centro en el modelo

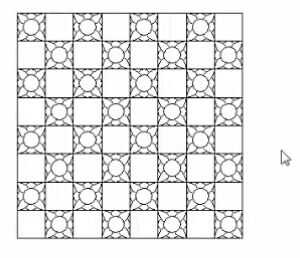

17. ajustar un vector cuadrado alrededor de este patrón, se trata de la red para el tablero de ajedrez
