Tablero de conductor del Motor de pasos 4-Axis HobbyCNC (10 / 23 paso)

Paso 10: Inserte (4) condensadores 10uF 50V

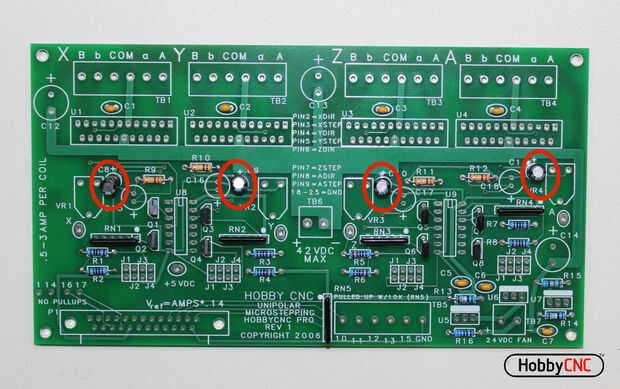

Inserte (4) condensadores 10uF 50V (C8, C9, C10, C11). Oriente el cable más largo en el orificio marcado "+". El cuerpo tiene "-" marcada sobre la misma para ayudar a identificar la orientación adecuada. Recortar las puntas. No confundir con C15-C18.
