Tablero de conductor del Motor de pasos 4-Axis HobbyCNC (11 / 23 paso)

Paso 11: Inserte (4) de los condensadores 100uF 16V

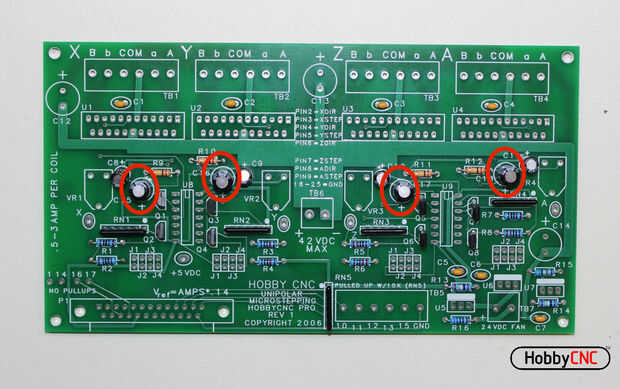

Inserte (4) condensadores 100uF 16V (C15, C16, C17, C18) de la soldadura en ahora. Oriente el cable más largo en el orificio marcado "+". El cuerpo tiene "-" marcada sobre la misma para ayudar a identificar la orientación adecuada. Recortar las puntas.
