Tablero de conductor del Motor de pasos 4-Axis HobbyCNC (15 / 23 paso)

Paso 15: Instale los bloques de terminales de posición 6

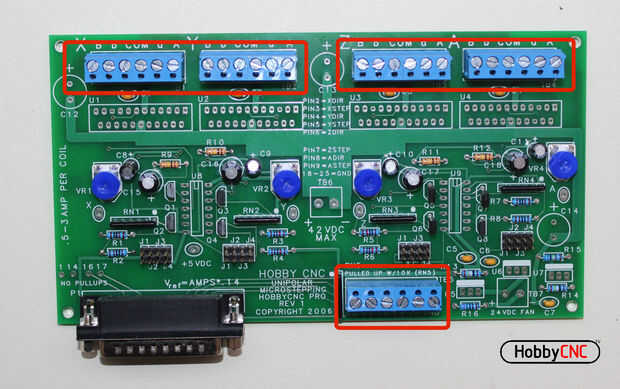

Instalar los 6 bloques de terminales de posición (TB1, TB2, TB3, TB4, TB5). Oriente los agujeros para los cables hacia "afuera". Estos pueden requerir un poco calor extra a la soldadura del flujo ya que una gran cantidad de cobre.
