Tablero de conductor del Motor de pasos 4-Axis HobbyCNC (20 / 23 paso)

Paso 20: Instalar condensadores de 680uF (3)

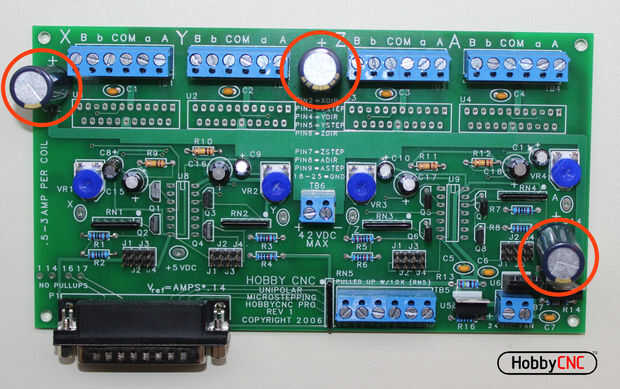

Instale (3) condensadores de 680uF (C12, C13, C14). Oriente el cable largo en el orificio marcado "+". Otra vez el cuerpo está marcado con "-" para ayudar con la orientación. Recortar las puntas.

Con esto finalizamos la construcción básica. Lo instale U1, U2, U3, U4, U8 y U9 hasta que se haga la siguiente prueba!
