Tablero de conductor del Motor de pasos 4-Axis HobbyCNC (23 / 23 paso)

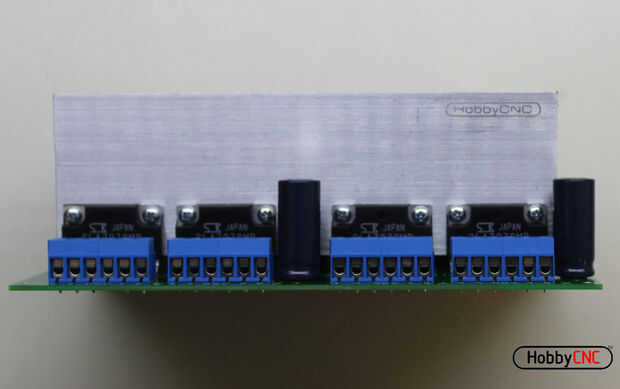

Paso 23: Instalación (4) perno 23 Chips de controlador (y opcional disipador de calor)

Instale (4) perno 23 Driver Chips (U1, U2, U3, U4) solamente después de la tensión de prueba (paso 21, arriba) tiene éxito. Conductor ICs pueden ir sólo en un sentido.

Si usted está planeando utilizar un disipador de calor, se recomienda insertar el controlador fichas en el tablero de PC, a continuación, coloque el disipador de calor en el conductor ICs antes de que suelde el conductor IC. Esto reducirá al mínimo cualquier tensiones en los cables (que podrían conducir a un fracaso a largo plazo). Utilizar pasta térmica entre cada conductor IC y el disipador de calor.

Recortar las puntas.

Limpie la placa con alcohol o con un removedor de flux y revise todas las conexiones de soldadura con una lupa para asegurarse contra cualquier puentes de soldadura. Estos hará que casi todos los fallos!
