Tablero de conductor del Motor de pasos 4-Axis HobbyCNC (2 / 23 paso)

Paso 2: Inserte (8) 10 resistores de k

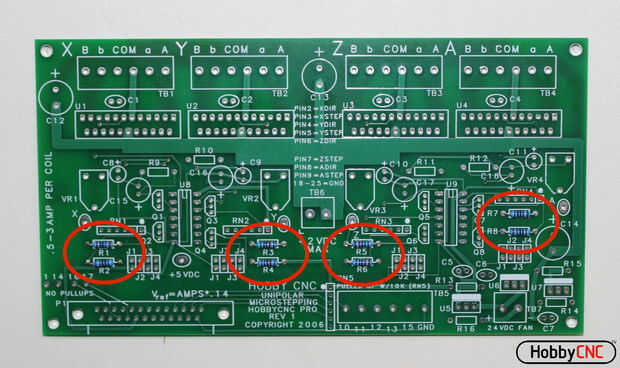

Insertar las resistencias de 10K (R1, R2, R3, R4, R5, R6, R7, R8 negro negro rojo marrón) (8). Simplemente inclinarse los cables para los agujeros de la PCB (típicamente. 400") y en la soldadura. SIEMPRE utilizamos un ohmetro para comprobar los valores antes de soldar en su lugar. Recortar las puntas.
