Tablero de conductor del Motor simple, barato para Arduino (1 / 3 paso)

Paso 1: Componentes y herramientas necesarias

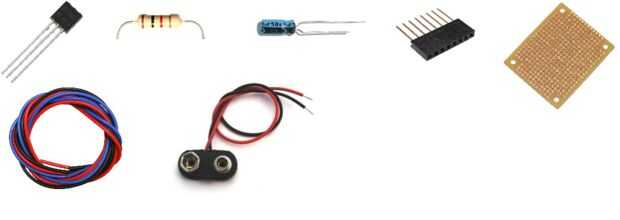

COMPONENTES:

2 * Transistor BC 547 (NPN)

2 * 1 k resistencia de Ohm

2 * condensador (entre 1 y 5 uF) (yo usé 2.2 uF)

Cabeceras de pila

Perf board (cualquier tamaño usted tiene gusto, usted puede cortar más adelante)

Tablero de pan (para prototipos)

Solo alambre trenzado

HERRAMIENTAS:

Soldadura de hierro

PARA LA PRUEBA;

Arduino (cualquiera es suficiente)

Batería de 9V
