Tablero de Control de relé de 8 canales con comunicación Serial (5 / 7 paso)

Paso 5: Soldar las piezas entre sí

No hay mucho que decir aquí. De nuevo, utilice equipo de protección como una máscara de cabeza, en un área limpia, bien ventilado. Cuidado con los gases expulsados de la aleación de soldadura ardiente.

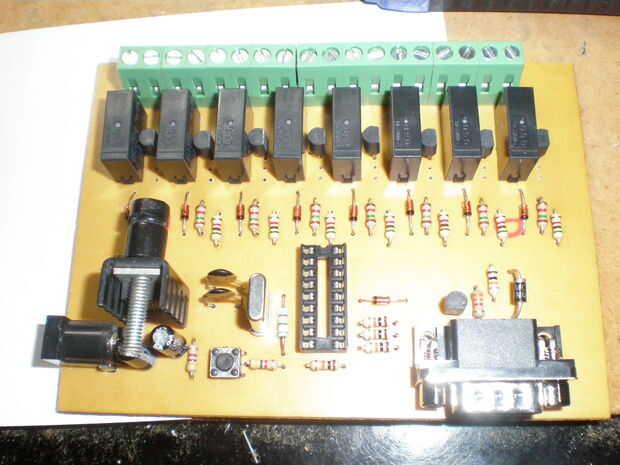

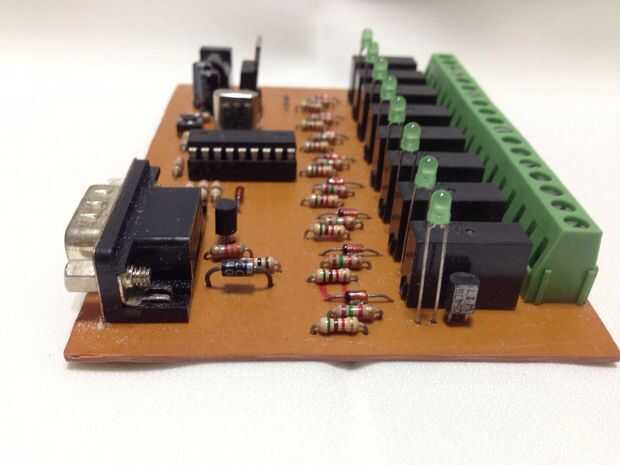

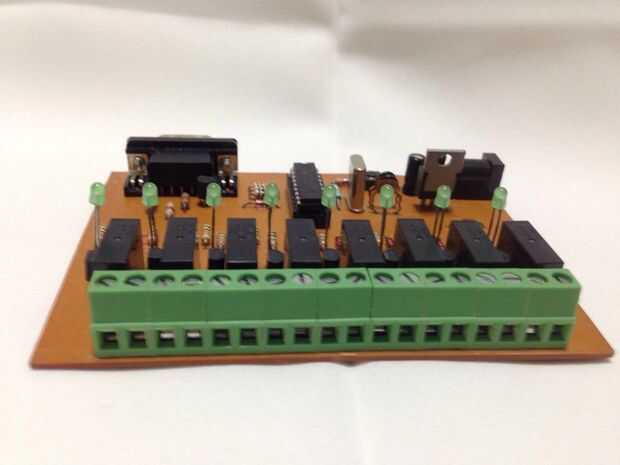

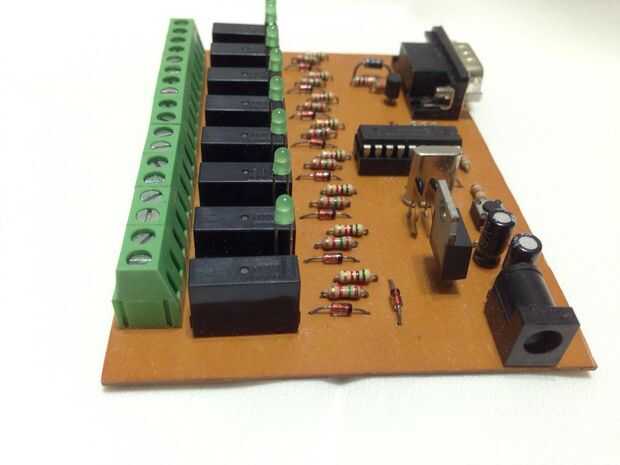

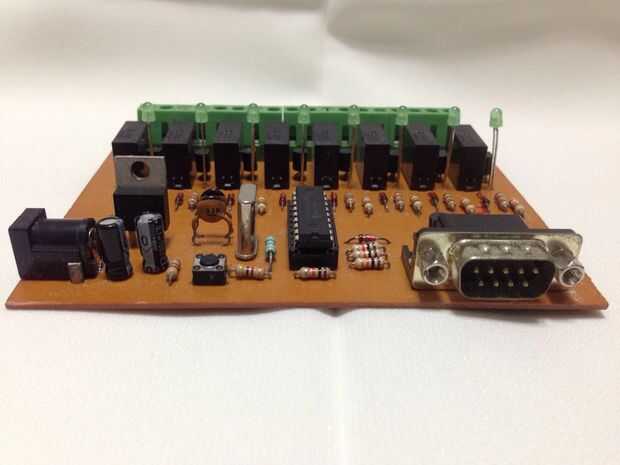

Se puede ver en las fotos el producto final.

Acerca de la interfaz DB-9, los pasadores sólo que se necesitan son el TX y la tierra de la PC. Que van a ser como este:

DB-9 en PC: TX---> RX: DB-9 en el PCB

TIERRA---GND
