Tablero de Control H/C de BioMONSTAAAR (6 / 7 paso)

Paso 6: Control del ventilador

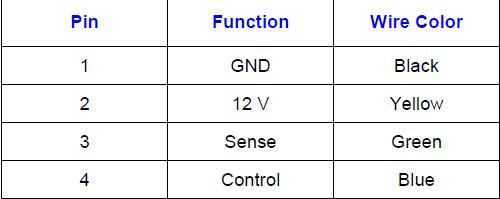

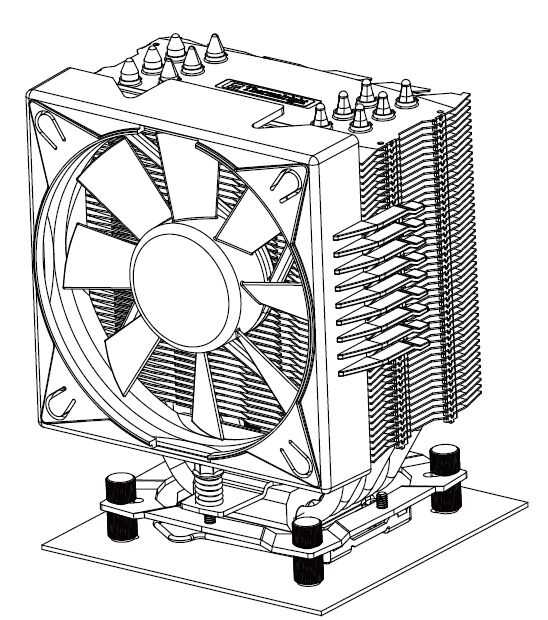

El circuito se diseña para Thermalright - XR – T venenosas 12VDC/210 mA. El ventilador está montado en el disipador de calor. El peltier se monta entre este disipador de calor y el bloque de la refrigeración por agua. El pin del conector del ventilador hacia fuera es de acuerdo a la tabla. En nuestra aplicación el 12V y la línea de control están conectados juntos correr a máxima velocidad. La señal de sentido queda desconectada.

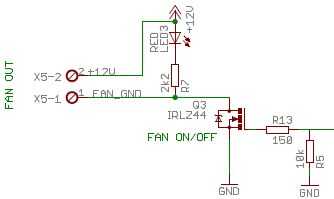

Un mosfet en el paquete TO-220 se usa para apagar el ventilador ON/OFF. El lado negativo, se conecta a tierra. Este MOSFET fue seleccionado debido a la baja resistencia de la drenar-fuente (28 mOhm en Vgs = 5.0V). El aumento de la temperatura calculada de lo mosfet es menos de 1 K, por lo que no necesita un disipador de calor. Un 10 k tire de resistencia se utiliza en el gate de lo mosfet para activar el mosfet apagado cuando la entrada se deja desconectada. Una resistencia de 150 Ohm en serie con la puerta limita la corriente al Arduino es cargar la capacitancia de compuerta de lo mosfet. El ventilador tiene dos conexiones terminal de tornillo en el tablero de control: + 12V y FAN_GND. Los cables amarillo y azul del ventilador están conectados a + 12V y el cable negro está conectado al FAN_GND.
