Tablero de Control RGB DMX-512 LED Wash Light (9 / 12 paso)

Paso 9: XLR conectores

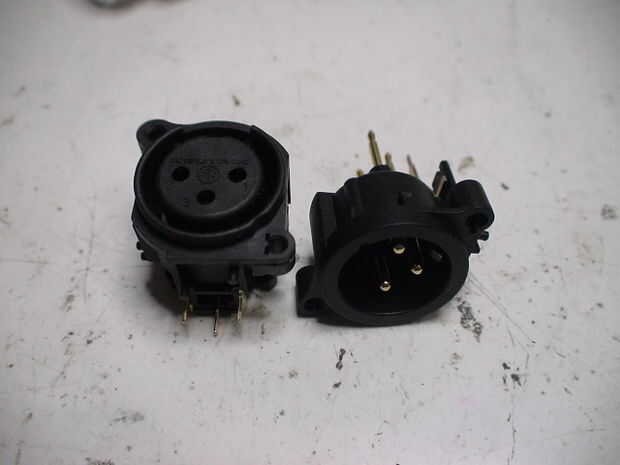

Se incluyen con el kit de un Panel Mount masculino y conectores XLR hembra.

Antes de hacer este paso, averiguar cuánto los cables deberán conectarse el XLRs.

Los pines de los conectores están marcados 1, 2 y 3. Se conectan como sigue.

PCB PIn 1 se conecta a 2 XLR
PCB Pin 2 se conecta a XLR 3
PCB Pin 3 se conecta a 1 XLR

Tanto el macho y hembra son había conectado el mismo.
