Paso 11: Tablero de arranque y pruebas de
Para algo más importante que un solo LED RGB, se utiliza un tablero de arranque.
Un Consejo es elegido dependiendo de la configuración del LED para ser utilizado. Vienen en resistencia regulada ánodo común, resistencia regulada Junta configuración cátodo común y corriente constante regulada.
Las tablas suministran resistencia regulada se significan para múltiples LEDs pequeños o unos LEDs de alta potencia, R4, R5 y R6 son lo suficientemente grandes como para un 2 o 3 resistencias watt. Incluida con las placas de los MOSFETs pueden manejar hasta 46 vatios cada uno.
Para unidades muy grandes, he tenido buen éxito con la línea BuckPlus de reguladores corriente constante. Ver aquí
Al ordenar un kit, ya sea decidir qué clase necesita o Contacte con nosotros para ayuda elegir.
Pruebas:
Para probar si el PCB es funcionamiento Fije el incluido LED RGB cátodo común a la
«-R G B "encabezado.
-En primer lugar Coloque una resistencia de 100-500 ohmios en serie con el cátodo común (suelo, su plomo más larga)

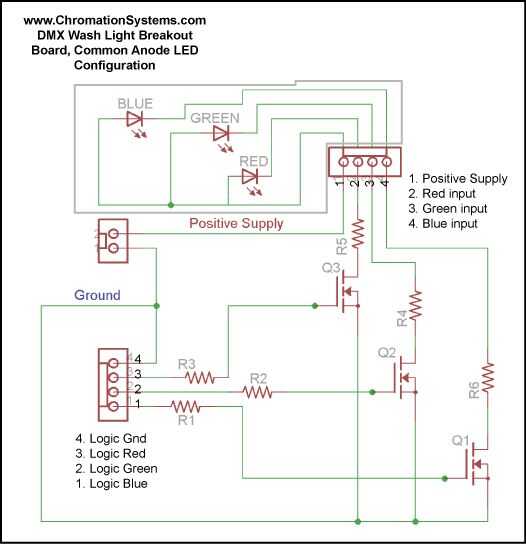

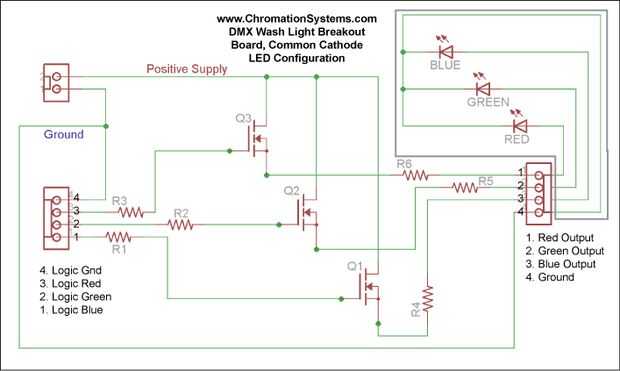

-A continuación el cable el resto de los cables con el conector de encabezado correcto. Vea el diagrama.
