Paso 1: Diseño de las piezas
Kits incluyendo 3Watt RGB LED puede ser Encontrado aquí
Si no todas las piezas necesarias, ex. No control de interruptor DIP, XLRs, sonido
Por favor en contacto conmigo y te podemos armar un Kit modificado para requisitos particulares.

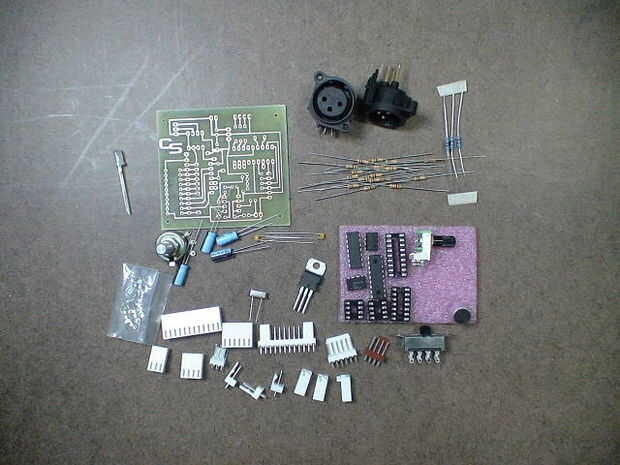

Partes:
-PCB
-16F688 PIC, programada
-PIC 16F88, programado
-LM386
-Oscilador de serie 20 mhz
-zócalo de 8 pines
-zócalo de 14 pines
-18 pines
-10 colocar DIP Switch, selección de direcciones DMX
-Triple poste poste Triple interruptor, selección de modo independiente
-15 x 10 k 1/4w resistencias
-1 x 1 k ohmios 1/4w resistor R2
-Regulador de tensión TO-220 7805,
-1 x condensador de 1uF 100v, C1
-1 x condensador de 1uF 25v, C2
-2 x capacitor de 10uF, C6 y C7
-2 x 0.1uF disco condensador C4 y C3
-1 x Panel montaje varón XLR
-1 x XLR hembra Panel de montaje
-1 x micrófono Electret
-1 x 10 k ohmios potenciómetro logarítmico
-1 x cátodo común RGB LED para las pruebas.
-1 x 2 pines & Housing
-2 x 3 pines & Housing
-1 x 4 pines & Housing
-1 x 6 pines & Housing
-1 x 12-pin Header & housing
-Plegadores
-Un tablero de arranque, para el uso correcto. Pregunte
O una forma diferente de la regulación actual que acepta PWM TTL, como la Línea de BuckPlus
