Tablero de Control RGB DMX-512 LED Wash Light (2 / 12 paso)

Paso 2: Resistencias y zócalos

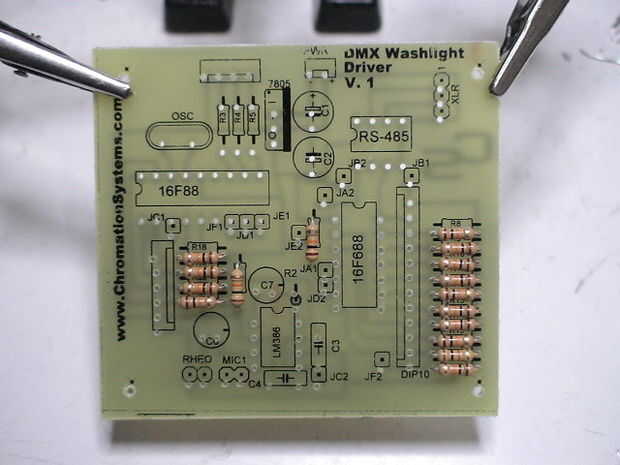

Resistencias de primera.

• R1 es de 10 k ohmios, marrón - negro - naranja - oro

• R2 es 1 ohmio de k montado verticalmente, marrón - negro - rojo - naranja

• R7 - R21 es todos 10 k ohmios 1/4w, marrón - negro - naranja - oro

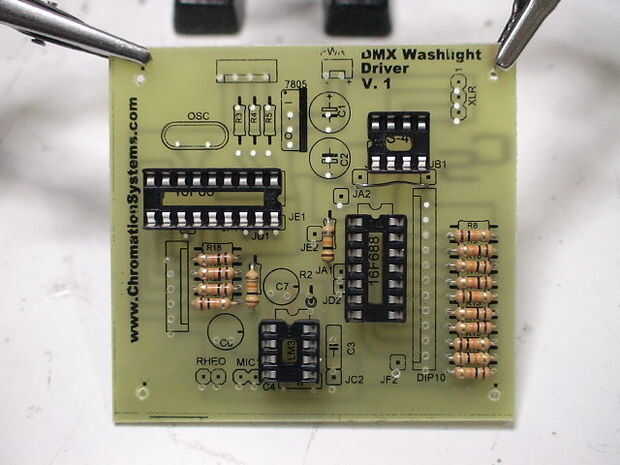

Hay un pin de 16, 14 pines y 8 pines zócalo a colocar. Alinee la muesca del zócalo a las ranuras en el lado superior de la ilustración.

• Cuidadosamente Alinee los pernos con los agujeros, compruebe todos los pernos se ir y presione firmemente la toma.
