Tablero de Control RGB DMX-512 LED Wash Light (3 / 12 paso)

Paso 3: Oscilador y condensadores

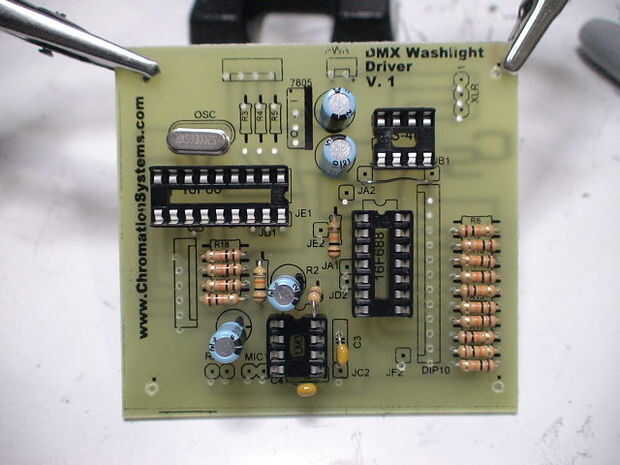

Oscilador:

-El oscilador de 20mhz y la soldadura en OSC. No tiene ninguna polaridad pero asegúrese de que es un empalme de soldadura buena.

Condensadores Next.The lado superior de la ilustración muestra la polaridad, que la raya negra sólida es el cable negativo.

-Encontrar las dos tapas de 1uF que serán soldadas en C1 y C2. Tienen polaridad, el lado con la raya es el cable negativo.

-Coloque los dos condensadores de 10uF a continuación. C6 y C7. Otra vez cuenta la polaridad.

-Por último colocar un 0.1uF condensador C3 y C4 del disco. No tienen ninguna polaridad y puede ir de cualquier manera.

Cometió un error en el nombramiento de parte y no hay C5.
