Paso 4: Interconexión de cabeceras
Headers polarizados permite cables ser conectado y desconectado de la placa fácilmente. Este proyecto tiene un montón de interruptores, potenciómetros, mic, que no están en el tablero y cables funcionando a ellos. Se conectan los cables a la prensa y la prensa se resbaló en las cubiertas, más detalles en el paso 6
Dependiendo de la variación del kit puede incluidas todas o algunas de estas cabeceras. No son necesarias, sino facilitar las cosas. Con hacia fuera los cables de los interruptores de ect deberá soldar directamente sobre el tablero, haciendo más difícil la instalación.
Recomiendo para tratar de no utilizar un encabezado y a soldar los cables directamente a la placa donde sea posible.

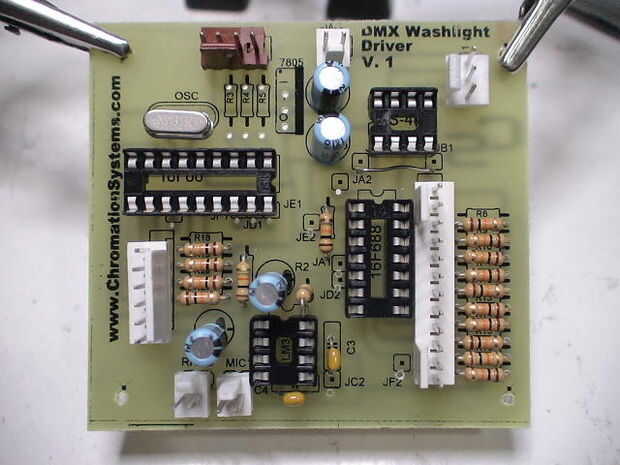

Hay una ilustración de cómo las cabeceras deben colocarse en el tablero. Tienen un bloqueo polarizado fricción por lo que un interruptor o una tensión de entrada no puede ser conectado hacia atrás más adelante.
Hay un cabeceras de 12 pines, 6 pines, pin 3 y 3 x 2 pines para soldar.
Presiónelas firmemente al ras con la placa y empezar a soldar. Cuidado de no puente de empalmes de la soldadura.
-El pin 12 es para el interruptor DIP de 10 posiciones para selección de direcciones DMX y modo de seleccionar.
-Los 6 pines es para el modo de interruptor y potenciómetro de velocidad.
-El pin 3 es para conexiones XLR
-Una etiqueta de 2 pines PWR es para el voltaje de entrada, la polaridad marcada en el PCB
* ACTUALIZACIÓN: Las marcas de polaridad se invierten en el PCB
-Las dos últimas cabeceras de 2 pines son para entrada de sonido (micrófono y reóstato), es óptimo para no instalar estos encabezados y el reóstato y micro alambre directamente PCB.
