Tablero de Control RGB DMX-512 LED Wash Light (5 / 12 paso)

Paso 5: Puentes y regulador 7805

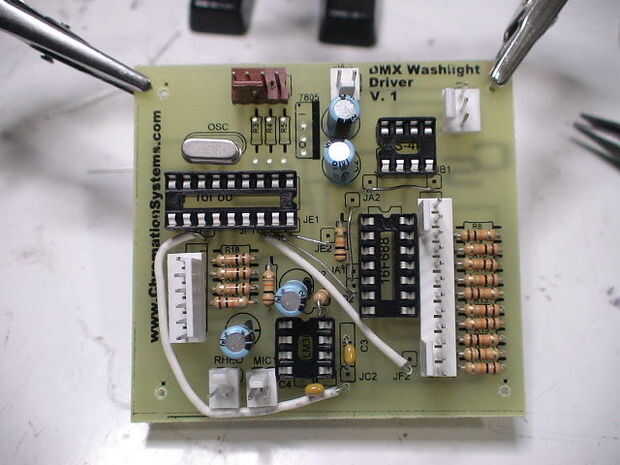

Ahora que casi todo el resto de los componentes se colocan, es un buen momento para hacer los puentes. Que se utilizan en lugar de PCBs de doble capa.

Utilizar algunos hilos de filamento sólido y cuidadosamente encontrar una ruta de los puentes seguir, el camino siempre no cruza otro puente de alambre.

Los puentes son las siguientes:

JA1 va a JA2
JB1 va a JB2
JC1 va a JC2

sigue a JF1 y 2

* Nota: JC4 es una errata, lo ignoran.

Puentes de conexión finales: Si la salida no necesita las resistencias a utilizar, saltar las resistencias R3, R4 y R5

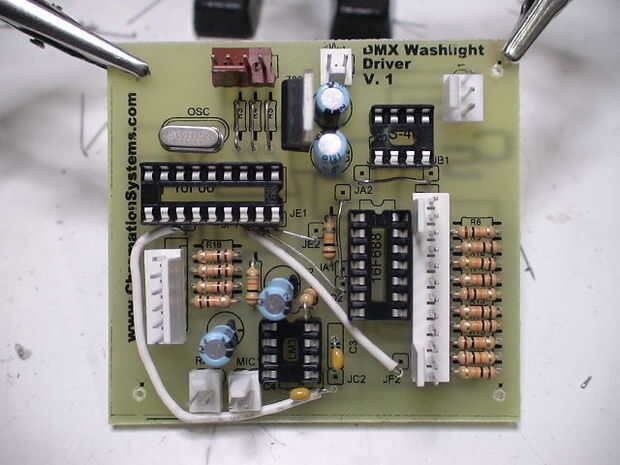

Finalmente lugar el 7805 como muestra la imagen. Soldadura en el pozo.
