Paso 7: Interruptor de modo de alambre y potenciómetro de velocidad
Comience con el interruptor, el interruptor de modo incluido en el kit es un bipolar, tiro triple y necesita obtener saltó por lo que puede actuar como un interruptor de 3 posiciones. Se utiliza para la selección de función independiente.

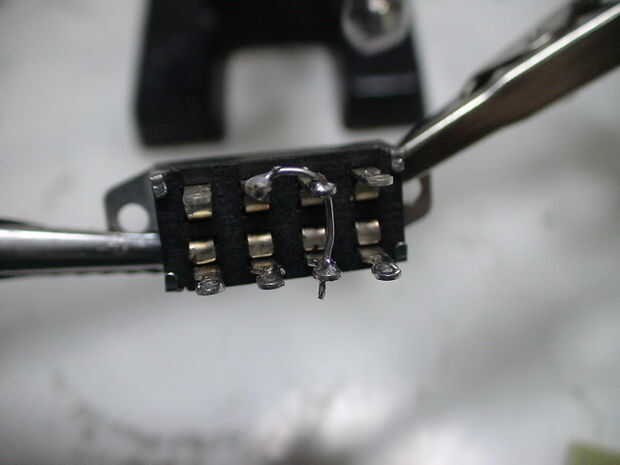

-Sólo un recorte de la resistencia y la soldadura como en la foto.

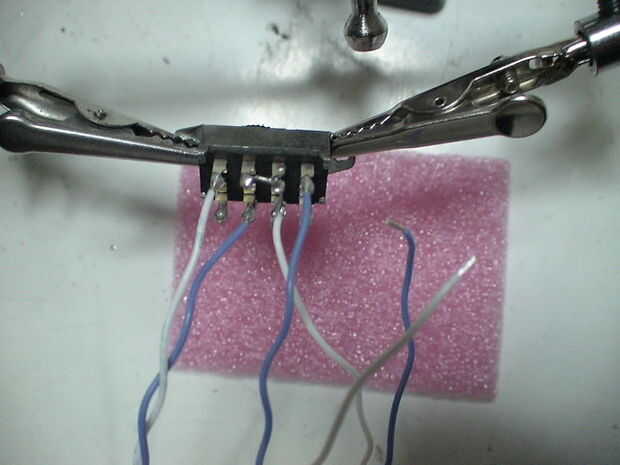

Luego de 6 pines la interconexión de las anteriores necesidades paso a soldar al interruptor. Referencia el lado superior de la ilustración y la tabla de abajo para averiguar qué cables tendrá que ir en el selector de modo o el bote de velocidad.
6 pines pines de cabezal para interruptor de modo de
1. control del bote. Centro Tap
2 Seleccione DMX
3. auto Select
4. manual Audio Select
5. negativo, 0 voltios
6. positivo, + 5 voltios

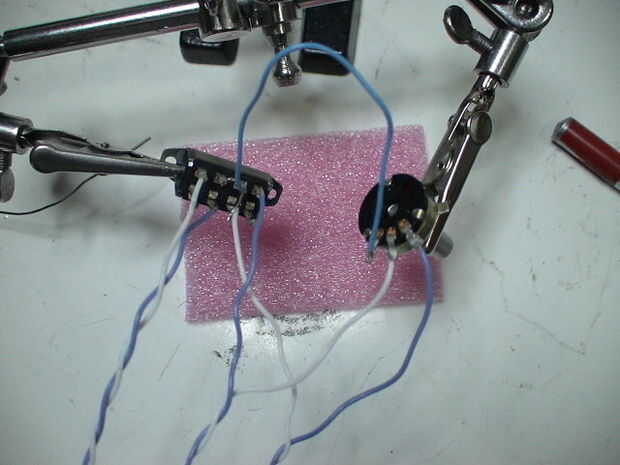

-Seleccione DMX, Auto y Manual select se suelda a una posición del interruptor.
-Negativo obtiene soldar a los pines del interruptor que se saltaban, y otra hebra de alambre se utiliza para pasar de negativos a una zapata del lado en el potenciómetro de control.
-Pot de control se suelda a la zapata del centro en los 2.5 k ohm Monte el potenciómetro del panel.
-Positivo se suelda a la zapata del resto en el potenciómetro de control.
