Paso 8: interruptor DIP, micrófono, sonido pote

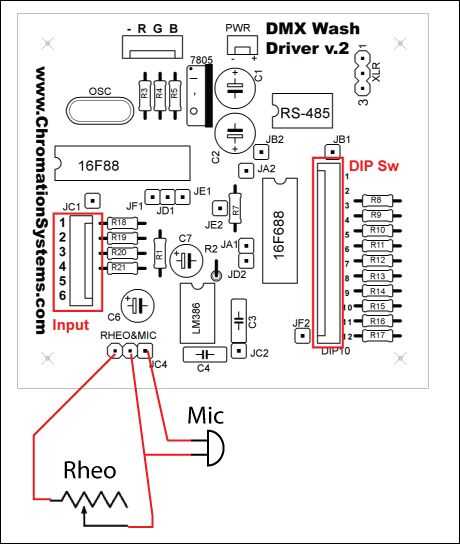

El RHEO & MIC se utiliza para los controles de entrada de sonido, el orificio izquierdo está para el reostato, agujero de centro es compartido entre un cable de la rheo y un cable de micrófono, agujero es para el micrófono.
Potenciómetro de sonido- Ajusta la sensibilidad reactiva
-El potenciómetro debe ser utilizado como un reóstato para esta parte.

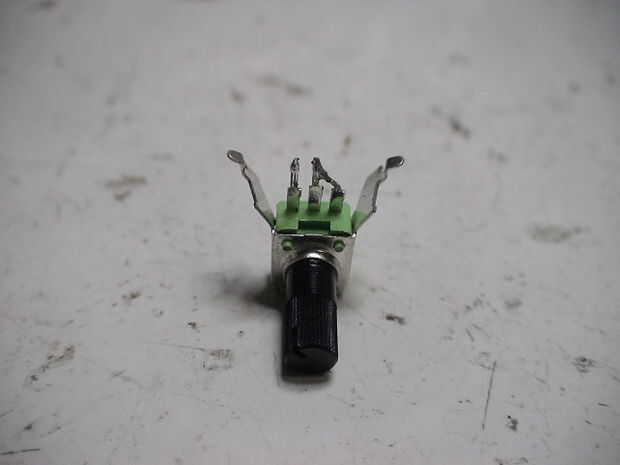

-Uno de los conductores exteriores sobre el potenciómetro debe soldarse a la iniciativa del centro. Ver imagen
-Uno de los cables va al agujero Rheo, la otra conexión va en el agujero de centro compartido.
Micrófono - escucha para entrada de sonido.

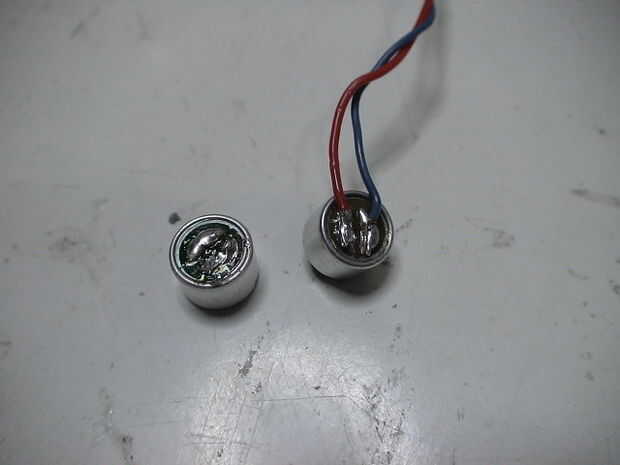

-El micrófono de electret tiene 2 almohadillas de soldadura, uno es soldado al agujero MIC y el otro se suelda con el agujero de centro compartido.

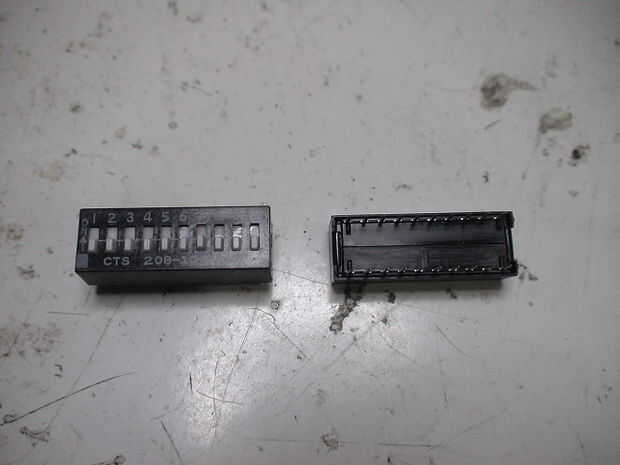

Interruptor DIP - 9 posiciones se utilizan para la dirección de DMX y se utiliza para el Control independiente. Todas las posiciones se tiró-para arriba con las resistencias de 10 k. Y "ON" cuando se conecta a tierra.
DIP1 en el PCB es positivo y no es necesario
DIP2 es tierra, un lado del interruptor será conectado a tierra
DIP3 es binario 1
DIP4 es binario 2
DIP5 es binario 4
DIP6 es binario 8
DIP7 es binario 16
DIP8 es binario 32
DIP9 es binario 64
DIP10 es binario 128
DIP11 es 256 binario
DIP12 es para selección de modo independiente.
-Hay 2 filas de pines en el DIP Switch, un lado y la mitad de las clavijas están todos conectada entre sí conectada a tierra (DIP2 en la PCB)
-La fila de pines, que cada uno tiene que estar conectado a su lugar apropiado en el PCB.
