Tablero de controlador L298N controlador de Motor (3 / 11 paso)

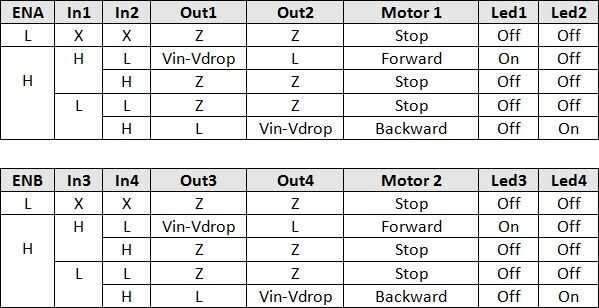

Paso 3: Mesa de lógica

L = baja, H = altura, X = Don ' t care, Z = alta impedancia, Vin = voltaje de entrada, Vdrop = caída de tensión

Nota: Hay una caída de tensión entre el voltaje de entrada y salidas de motor del L298, usted puede esperar un 1V a 3V gota dependen del voltaje de entrada y corriente.
