Paso 1: El aparato

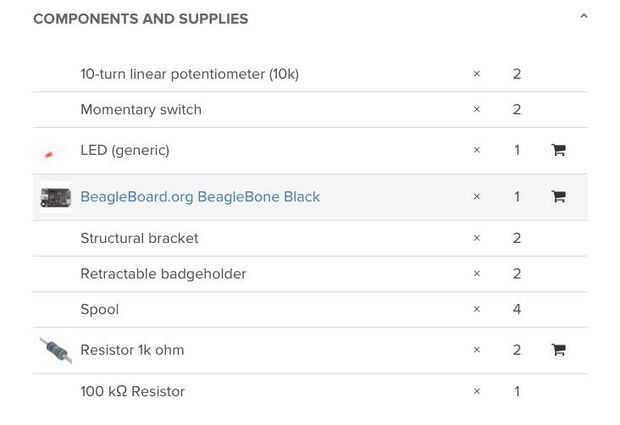

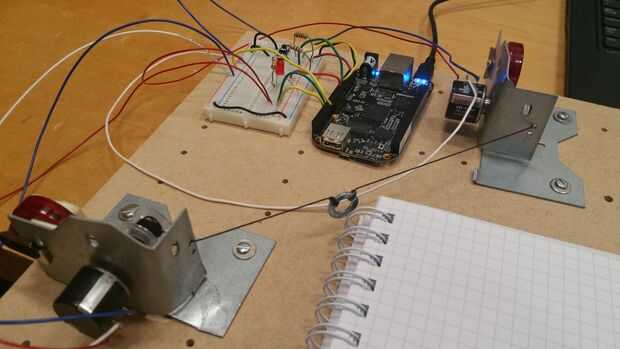

La forma de mapa x y y coordenadas es mediante dos potenciómetros lineales: uno para x y otro para y. Estos cambian voltajes cuando tira. Esta configuración debe montarse sobre una superficie que hace que sea fácil para el usuario dibujar usando un utensilio de escritura normal (consulte la imagen de la lista de materiales). La superficie que hemos elegido es una pieza plana, lisa de madera que podemos instalar los soportes a. Hemos perforado uniformemente los agujeros espaciados a lo largo de las fronteras para colocar los soportes en así que asegúrese de que el espacio coincide con los soportes. Los soportes debían colocarse diagonalmente enfrente de la otra (ver imagen) por lo que uno podría medir x los valores y el otro y. La forma en que estos valores se miden es la tracción y retracción de una cadena de resorte que viene en este caso de dos titulares de la tarjeta. Esto es entonces lugar en los soportes para que las cuerdas se pueden extender hacia afuera. El siguiente paso es colocar dos bobinas en el extremo de los potenciómetros. Esto es lo que girará el potenciómetro una vez que se tiran las cuerdas como se envuelven alrededor de las bobinas. Por último, estas cadenas se unen a una arandela en el centro por lo que se puede colocar un lápiz en la lavadora y el usuario puede empezar a dibujar como lo hacen normalmente. Con todo esto en su lugar, el aparato está configurado.
