Tablero de electrónica básica analógica USB (3 / 6 paso)

Paso 3: Los interruptores de entrada y un botón

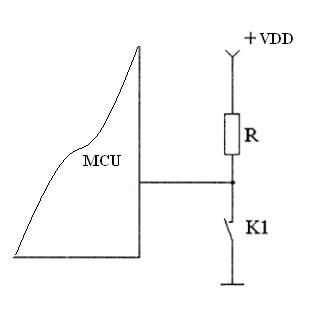

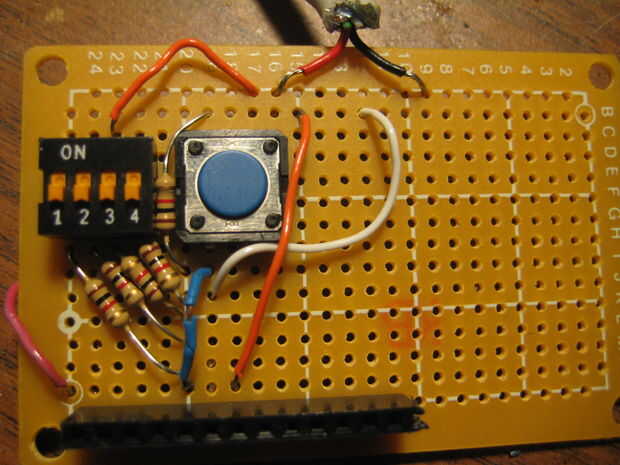

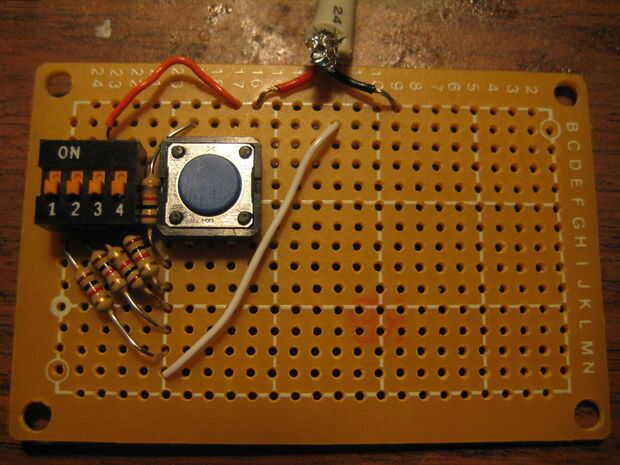

La entrada consiste en 4 interruptores y un botón.  Entonces cada uno tiene un tirón para arriba del resistor.

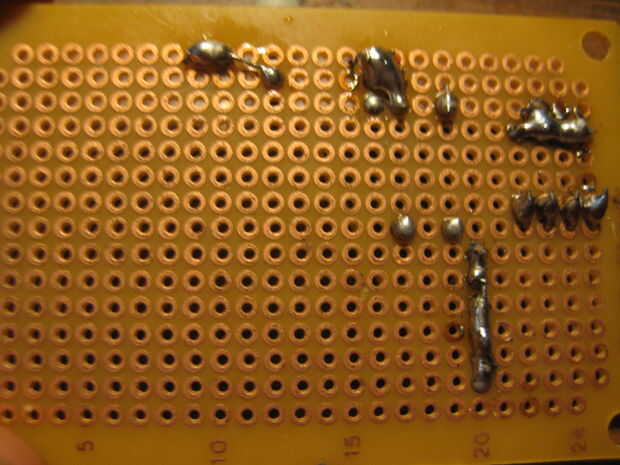

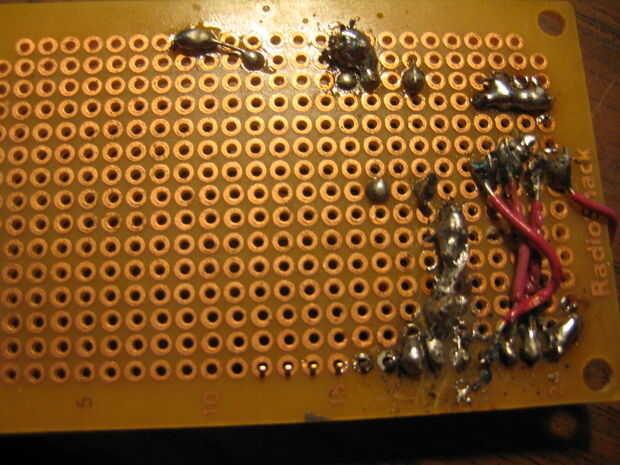

La soldadura a cada interruptor individual.  Si poner el interruptor de modo que las lengüetas de metal para arriba y ganó, los lados izquierdo y derecho son dos caras de la misma y están conectados.  Para cada botón o interruptor, de la soldadura de un lado a 5v, luego conecte el otro extremo a tierra a través de un resistor y al femenino encabezado por un alambre.
